索膜结构的组成

发布时间:2021-08-04 14:36:32作者:景秀浏览量:1408

一个完整的索膜结构一般由三部分组成:膜材、索结构、支架结构,下面我们简单说下这三部分。

(1)形成曲面结构的张拉膜材,膜材作为结构材料,要能够抵抗一定的载荷而不致引起过大变形,同时作为结构中的覆盖材料,需要满足一定的建筑功能,如遮蔽、防火、耐久等,常用的为PVC/PVDF膜材。

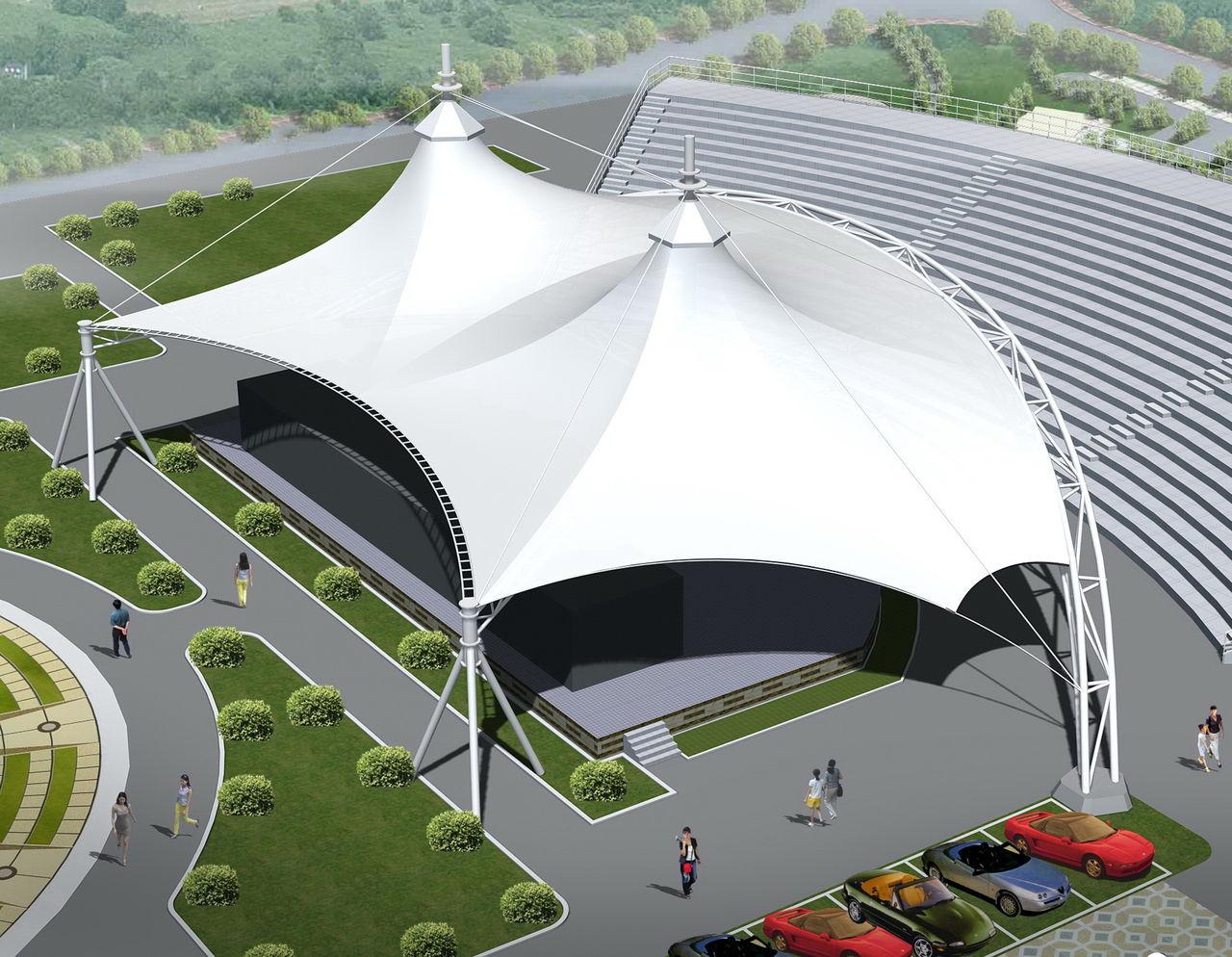

膜结构

(2)用于加强膜面的脊索、谷索以及将膜内力传向支撑结构的边索,索结构除了对膜面受力方面有加强作用,更重要的是它们起到了改变建筑造型的作用,尤其是脊索和谷索的灵活设置可能对整个建筑带来奇妙的视觉效果。

脊索——在膜脊处支撑膜面的索称为脊索,所谓膜脊是指不同区域膜面在较高位置上的交汇处。

谷索——在膜谷处支撑膜面的索称为脊索,所谓膜谷是指不同区域膜面在较低位置上的交汇处。

(3)索膜结构体系中的支架结构,支架结构中最常用的是钢结构,也可以采用混凝土结构,一些情况下甚至可以使用木结构或其他结构,支架结构除满足将索膜体系的内力传递到基础这一要求外,其构造形式也直接影响了索膜结构的整体造型。
