膜结构案例之成都露天音乐公园

发布时间:2022-07-25 10:26:21作者:景秀浏览量:813

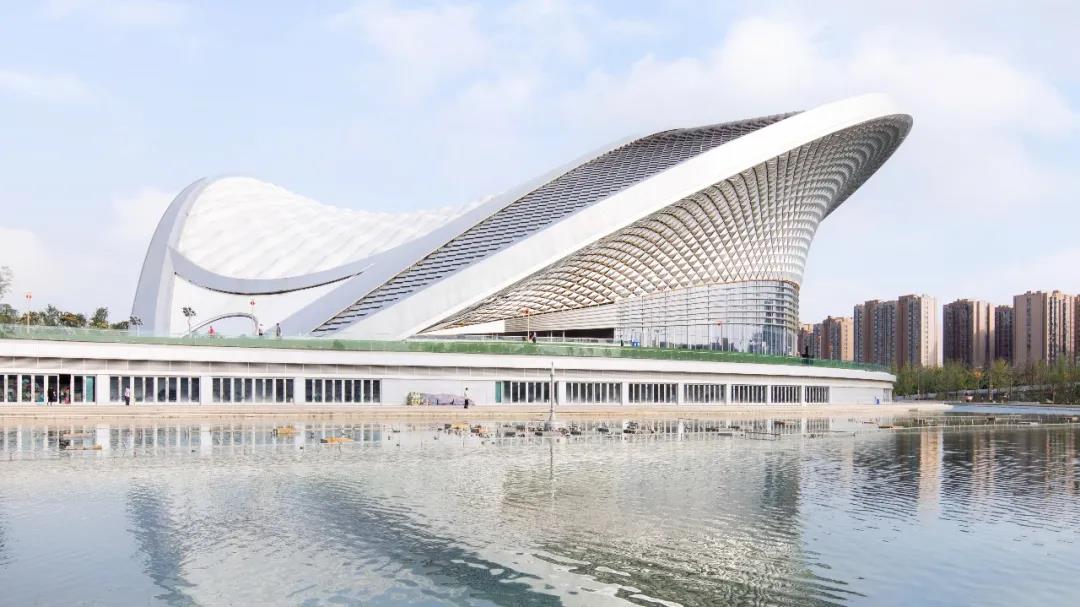

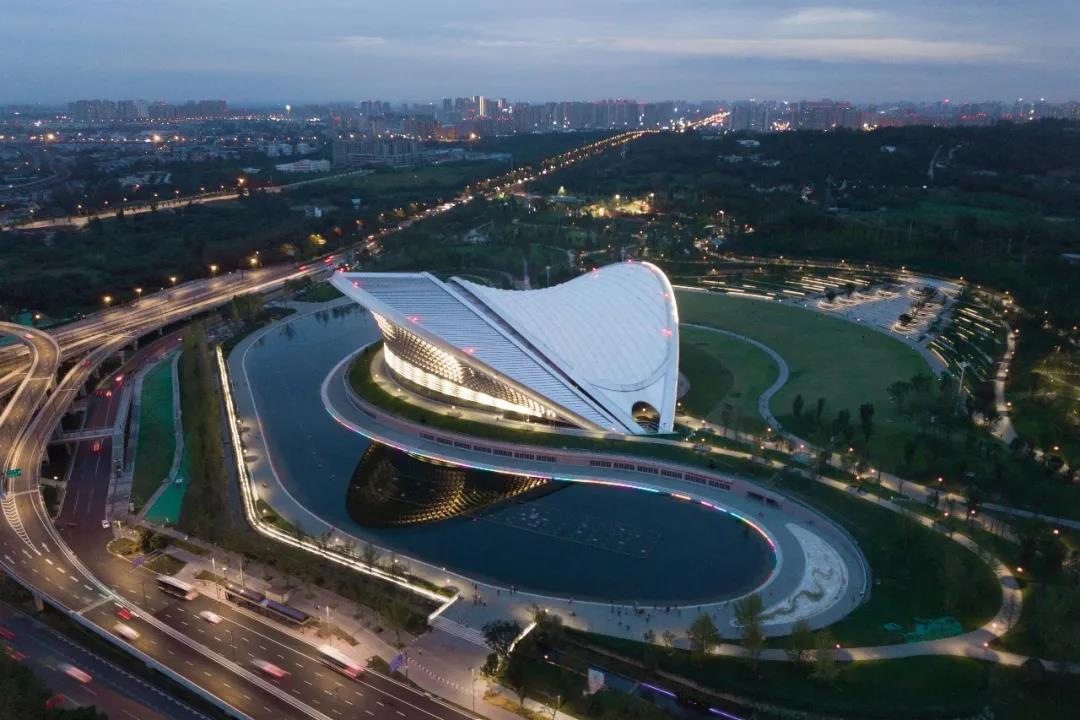

成都露天音乐广场项目是成都市打造世界文化名城、中国音乐之都而建设的新兴演艺载体,项目兼具城市标志性和城市公园功能于一体,是目前国内唯一一座以露天音乐广场为主题的城市公园。

膜结构

由于建筑的独特造型,主舞台的结构体系分为两个独立的结构单元:

看台罩棚为支承于混凝土看台和地面上的复杂空间管桁架结构,是由21榀“7”字形空间管桁架及1条落地空间桁架拱组成的复杂空间钢桁架体系。看台罩棚侧立面结合建筑幕墙设计,设置单层斜向交叉菱形网格,与幕墙龙骨合二为一,既提高了整体结构的抗侧能力,也满足了建筑立面设置大量四面体灯箱的要求,很好地实现了建筑效果,使得装饰与受力和谐统一。

膜结构


独立罩棚采用空间实腹斜拱+双曲抛物面索网的组合结构体系。斜拱计算跨度180米,计算高度47.5米,单层索网的承重索最大跨度90米,稳定索最大跨度136米。主拱为五边宝石形截面的实腹拱,采用双曲抛物面索网将双拱合理连结,形成稳定的受力体系。独立罩棚索网充分发挥了拉索的高强材料特性,可经济有效的跨越较大的跨度,与五边形箱型截面实腹拱连结,获得简洁、轻盈的建筑效果,使得结构选型与建筑形体和谐统一。

独立罩棚屋面采用索网+膜结构,自重轻,大幅减轻了主拱的荷载负担。膜结构分内外两层,起遮蔽作用的外层为双向预应力PVDF膜,内膜为网格膜材。为了保证结构体系的稳定可靠,设计还进行了风洞试验收集数据为结构计算提供依据。
