膜结构案例之伏尔加格勒体育场

发布时间:2020-08-03 16:05:31作者:景秀浏览量:1877

    伏尔加格勒体育场位于俄罗斯伏尔加格勒市东部,体育场呈现为一个倒置的圆台形,可容纳4.5万名观众。

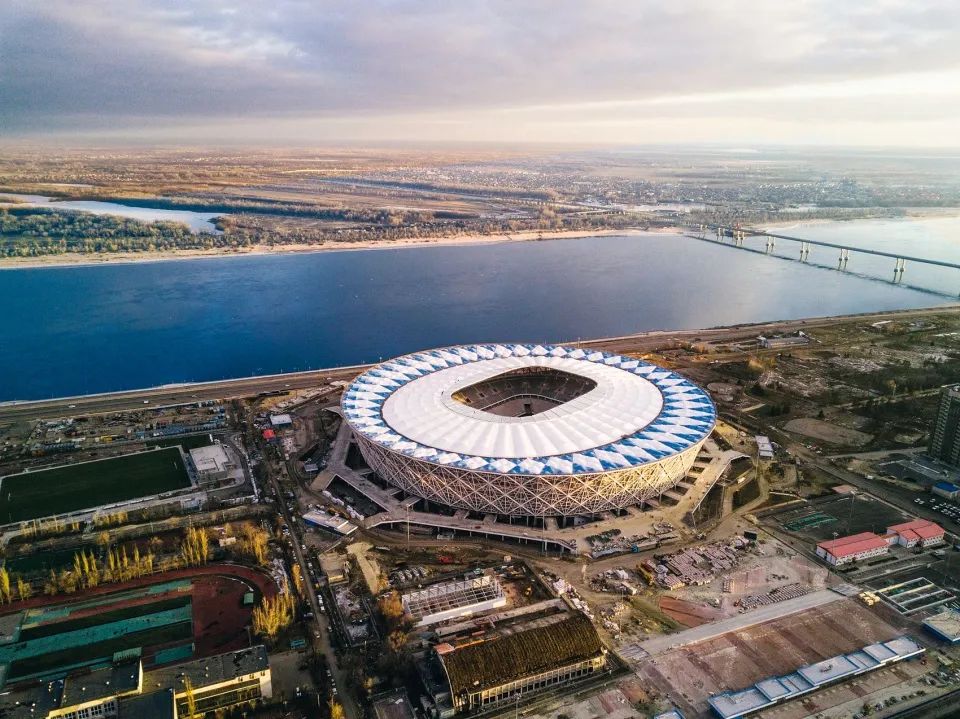

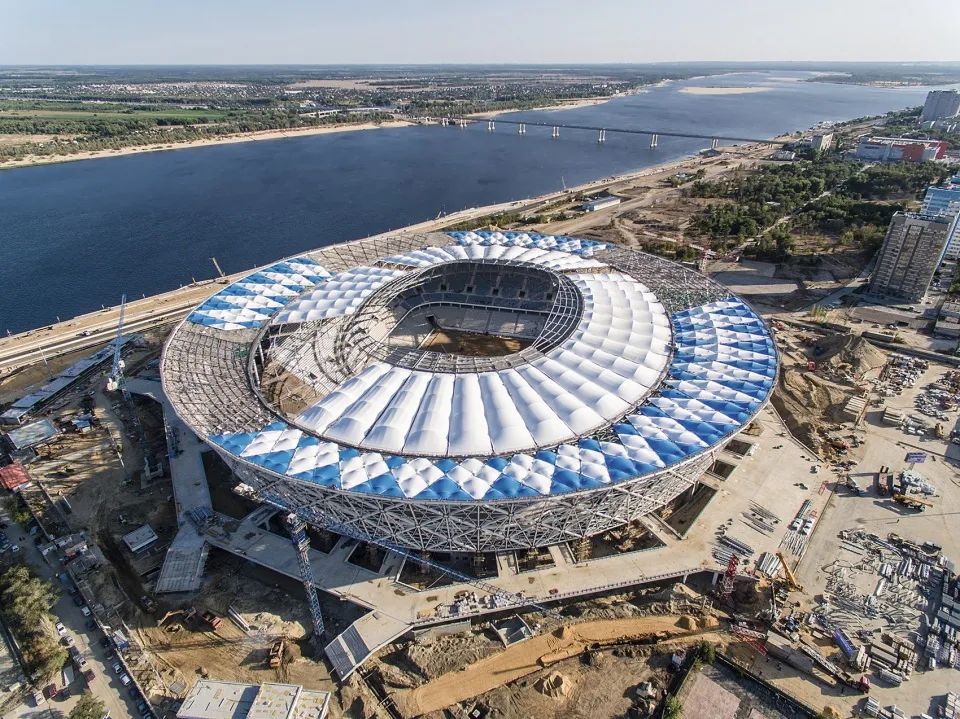

▼体育场鸟瞰

景秀体育场膜结构建筑

    它于2015年初动工,总造价将近170亿卢布。体育场的外墙采用倒置的截顶圆锥形结构,这种设计能够让球场有更好的通风功能。开放式的格子造型提升了整座建筑的坚固性,屋顶的特殊构造方式,让人联想到自行车车轮上的辐条,形成的3D立体几何图形给人强大的视觉冲击力。

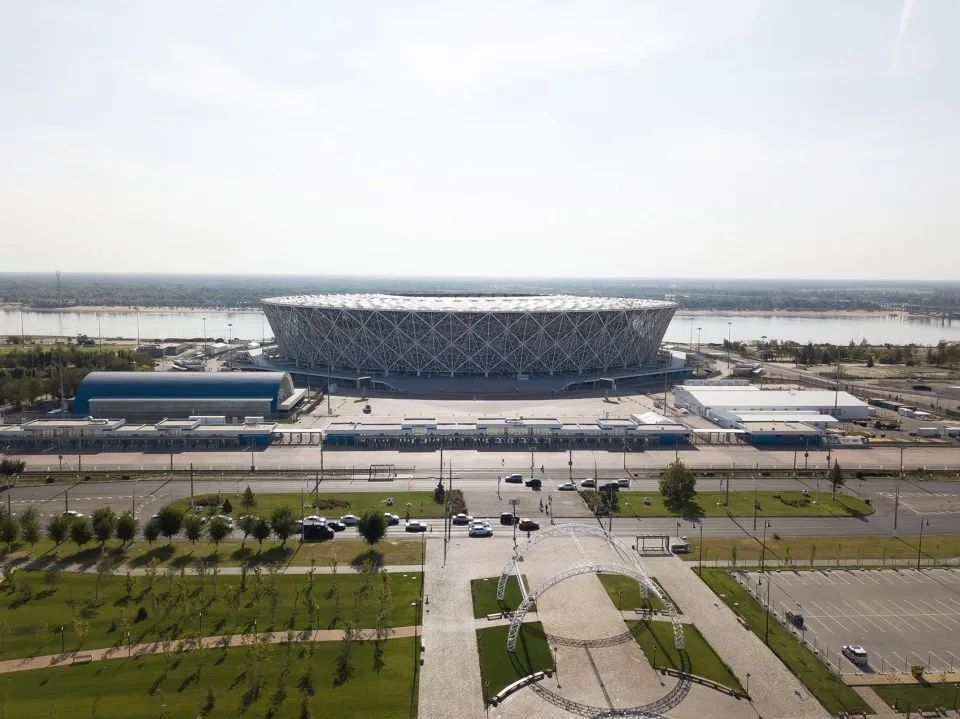

▼从城市主路望向体育场

景秀体育场膜结构建筑

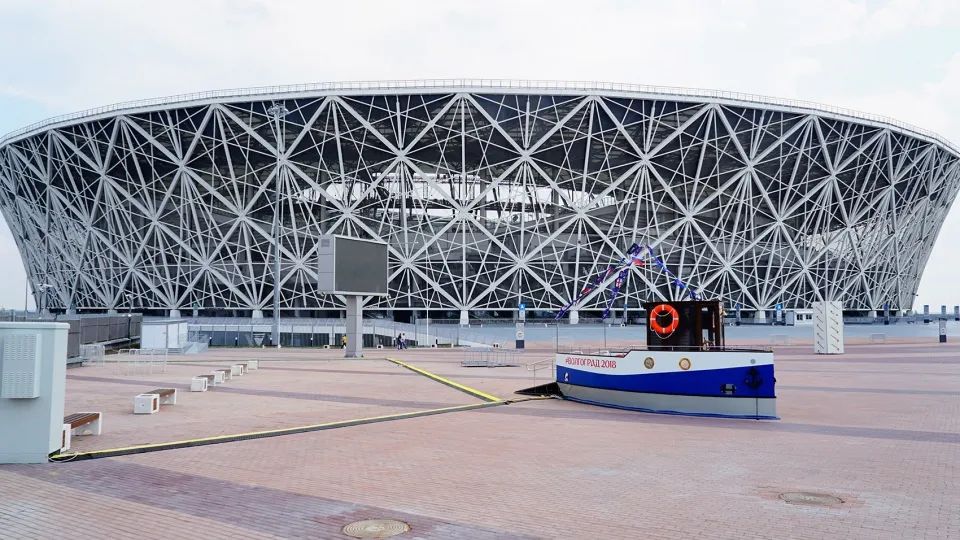

▼从广场望向建筑

景秀体育场膜结构建筑

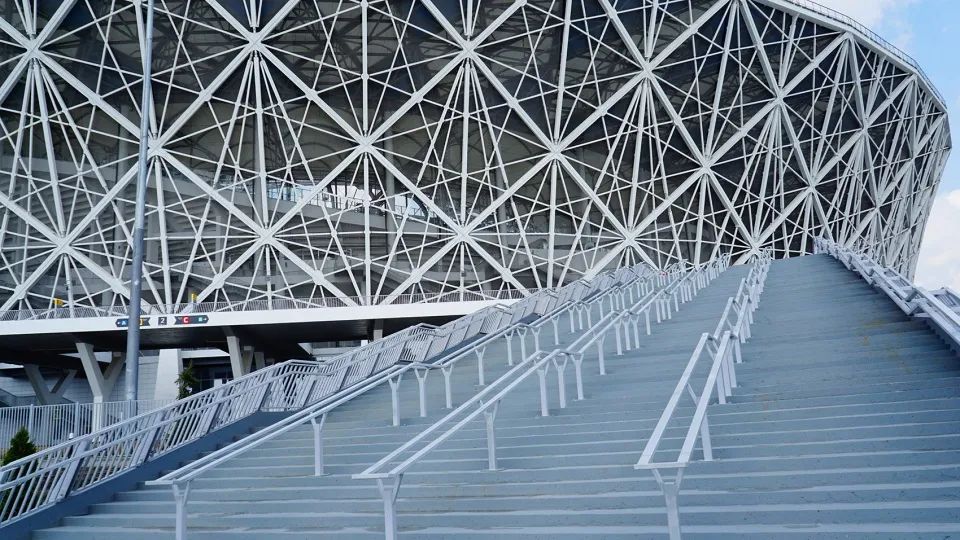

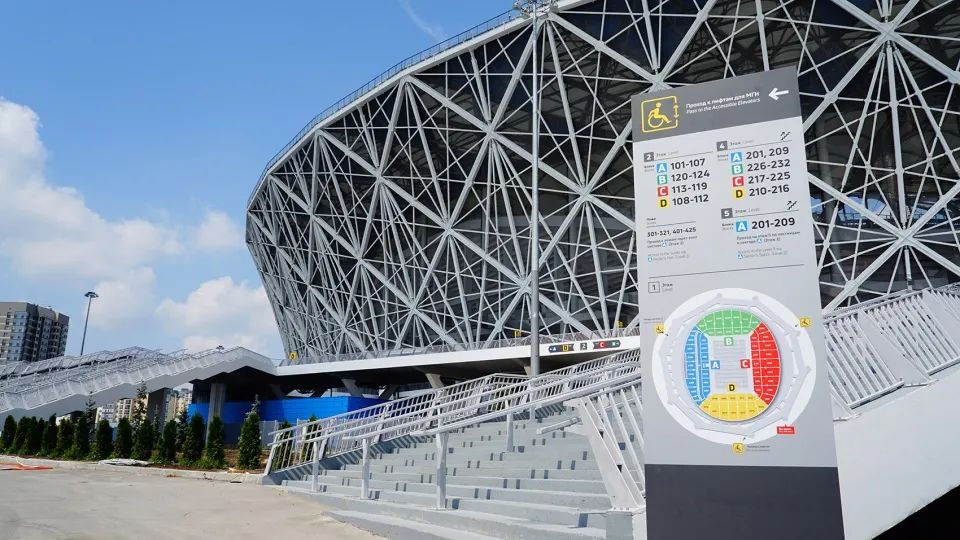

▼入口大台阶

景秀体育场膜结构建筑g

景秀体育场膜结构建筑

    伏尔加勒体育场共两层,银色的网状外壳包裹住内部的球场和看台的设计,使得整个体育场现代感十足。球场毗邻苏联母亲雕像和FG格勒保卫战场遗址,位于战争纪念碑脚下。

▼立面细节

景秀体育场膜结构建筑

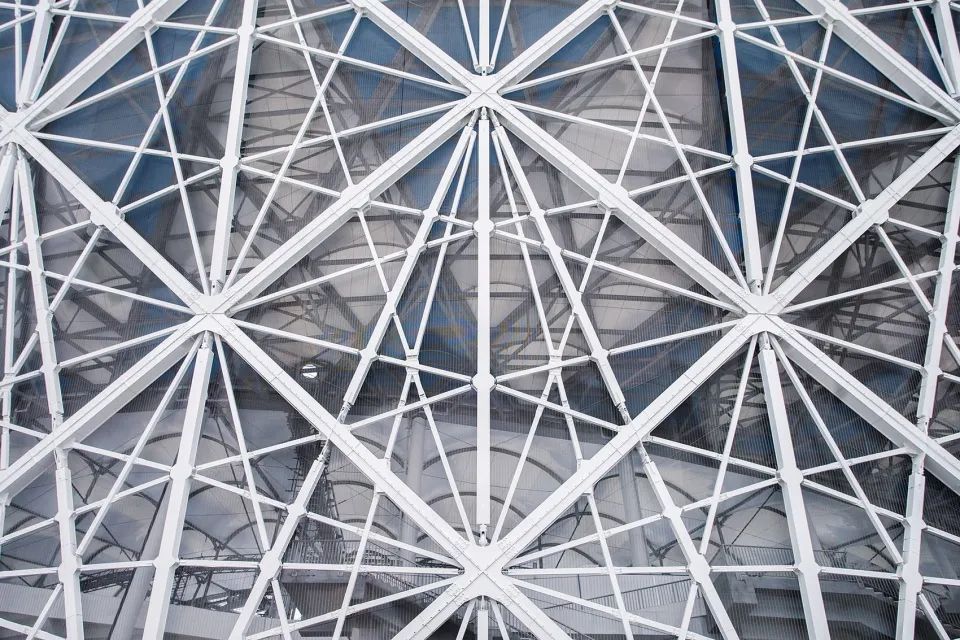

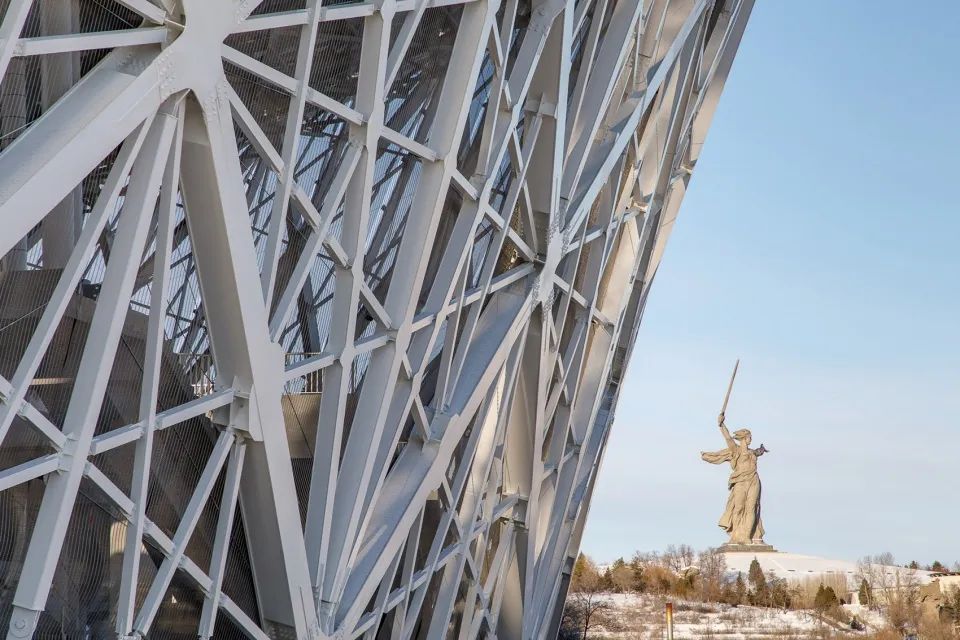

▼外壳由钢杆组成的菱形网格构成

景秀体育场膜结构建筑

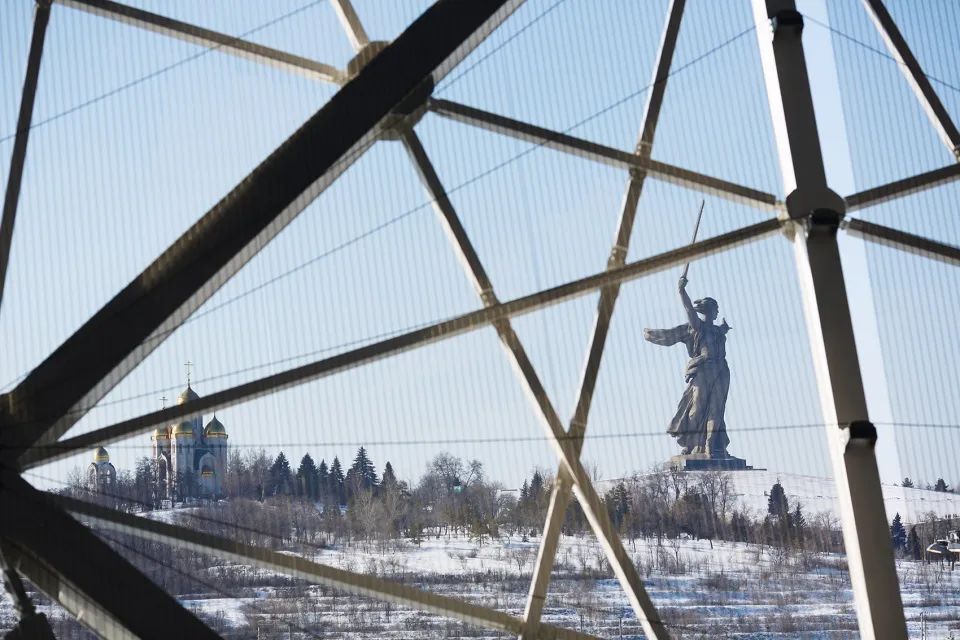

▼钢条之间填充以不锈钢网面

景秀体育场膜结构建筑

    设计方案最大化地实现了赛场的通透性,为观众席创造出高度超过46米的檐下空间。体育场的使用充分考虑了行动受限的使用者,共设有460个残疾人座位,并为听力障碍者提供高声压的扩音设备。有视力障碍的观众可以使用高对比度、能够通过FM传输信号的视觉媒体。此外,场内还设置了完整的无障碍交通路线,使残障人士可以自由行动。

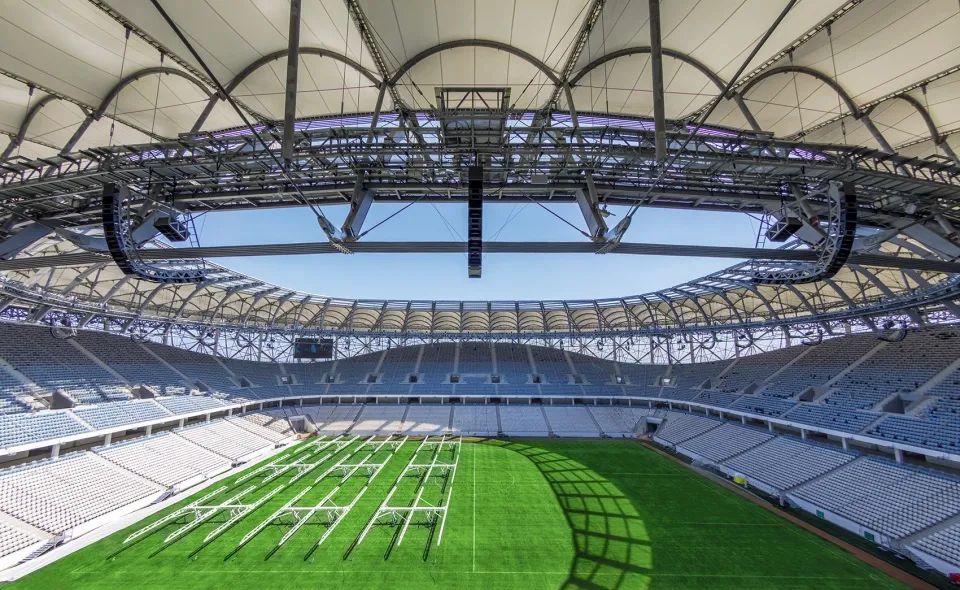

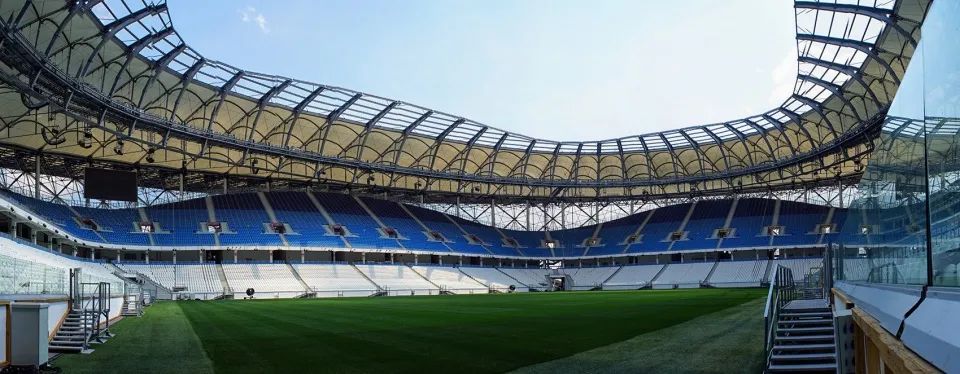

▼体育场内部概览

景秀体育场膜结构建筑

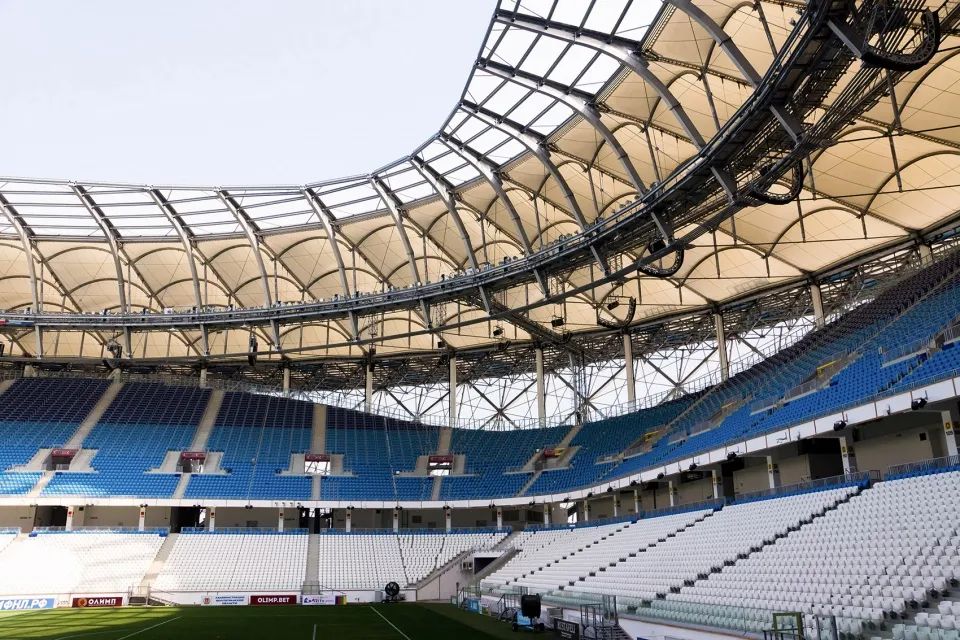

▼观众席视角

景秀体育场膜结构建筑

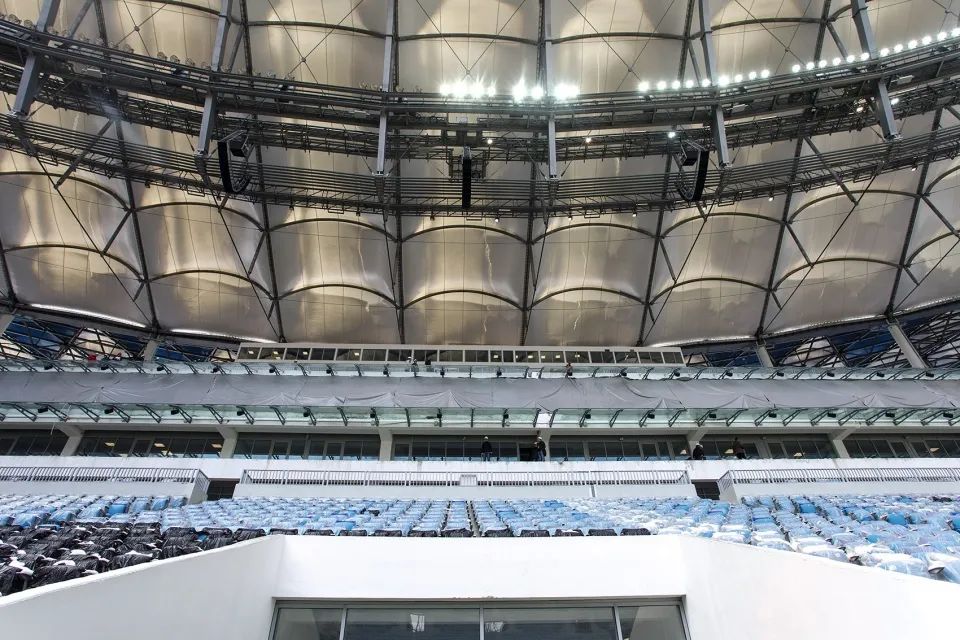

▼观众席拥有高度超过46米的檐下空间

景秀体育场膜结构建筑

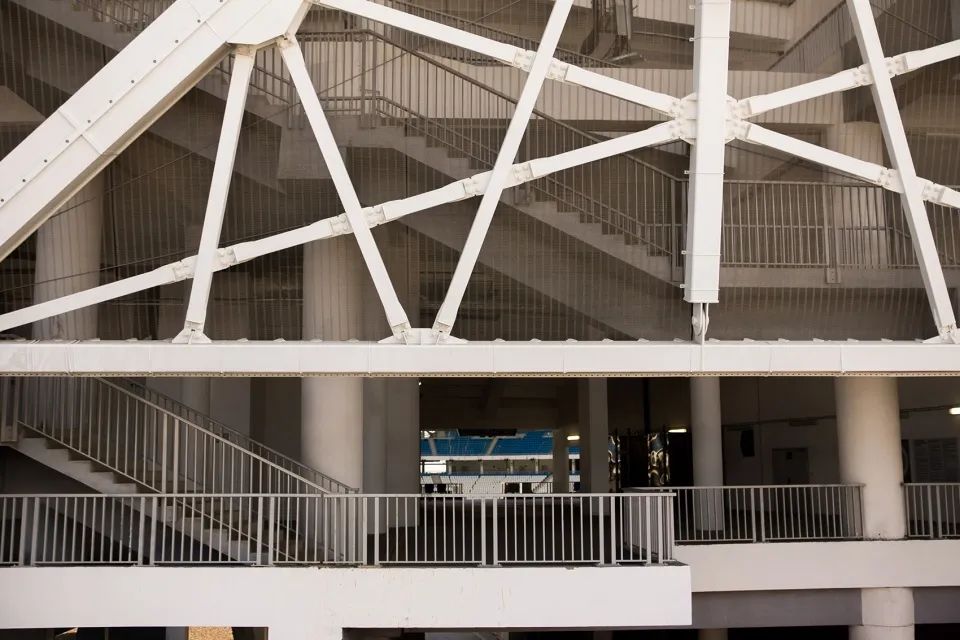

▼从立面看交通空间

景秀体育场膜结构建筑

    体育场拥有一个直径为290米的圆形屋顶。立面结构由斜拉网状的栅格构成,借用了经典的网架系统(例如自行车轮圈)的形式。屋顶结构从平面上看分为内外两层。观众席上方的屋面覆盖以织物膜材料。

▼屋顶结构从平面上看分为内外两层

景秀体育场膜结构建筑

    屋顶外沿采用了由箱形梁构成的刚性环状结构,并由一系列钢筋混凝土立柱支撑。靠内的张拉结构更加灵活,由两个区域组成,二者在高度上的距离为13米。每个椭圆形的环状结构均包含6个高强度的闭合锁扣。承担压力的外沿结构和延展的内侧结构通过44个放射状的斜拉桁架进行连接。从运动场侧面伸出的斜拉桁架被连接至内侧更加灵活的椭圆形环状结构,而从建筑外表面上伸出的斜拉桁架则连接至刚性的承重环状结构。

▼椭圆形环状结构

景秀体育场膜结构建筑

▼从运动场侧面伸出的斜拉桁架被连接至内侧环状结构

景秀体育场膜结构建筑

    斜拉桁架的跨度从45.21米至46.99米(承重环状结构与内侧环状结构之间的轴线距离)不等。刚性的金属推力轴将两个环状结构连接起来。用于支撑斜拉桁架的环状结构使用了高强度的闭合锁扣,推力轴采用了圆形的热轧管。立面结构的刚度和稳定性主要依赖于主承重钢索的张力、桁架结构的强度、承重环状结构以及安装在钢筋混凝土立柱之间的竖向支撑轴和支架系统。

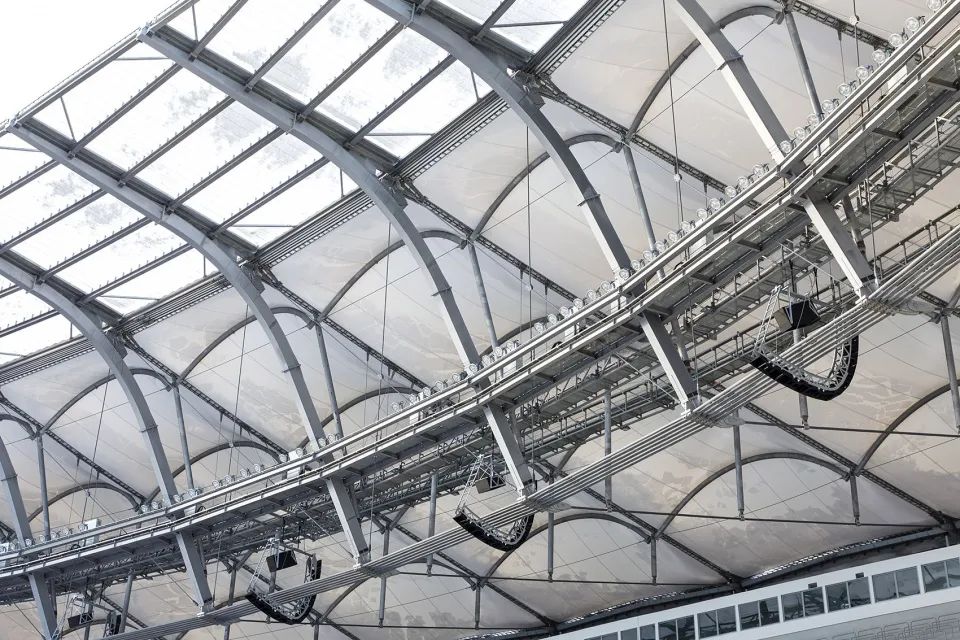

▼屋顶结构细部

景秀体育场膜结构建筑

    屋顶包覆以聚氯乙烯(PVC)和聚四氟乙烯(PTFE)两种膜材料。体育场立面外壳结合了夜间LED照明,使人联想到庆祝胜利时的烟花。

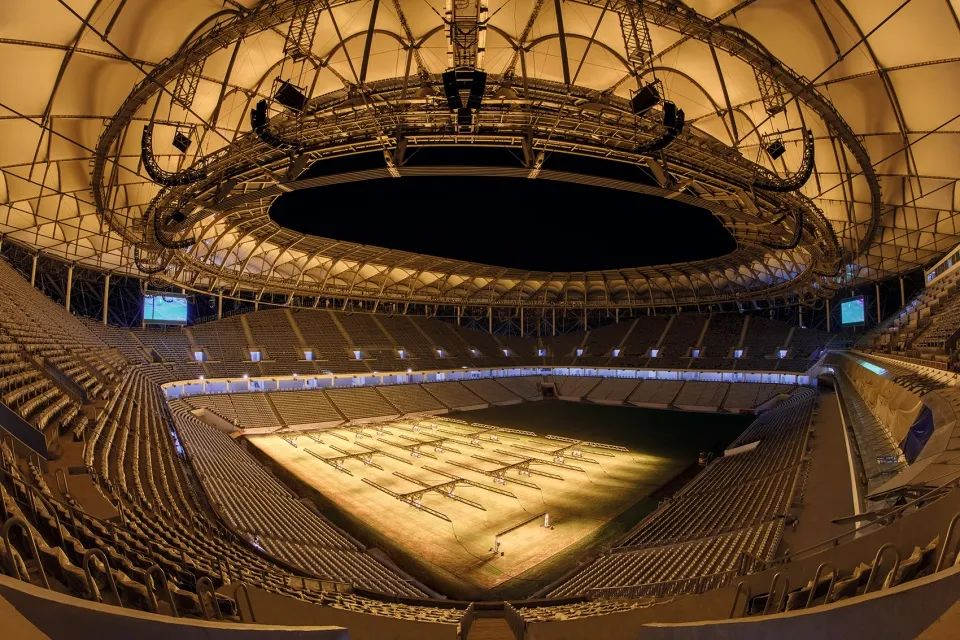

▼赛场内部夜景

景秀体育场膜结构建筑

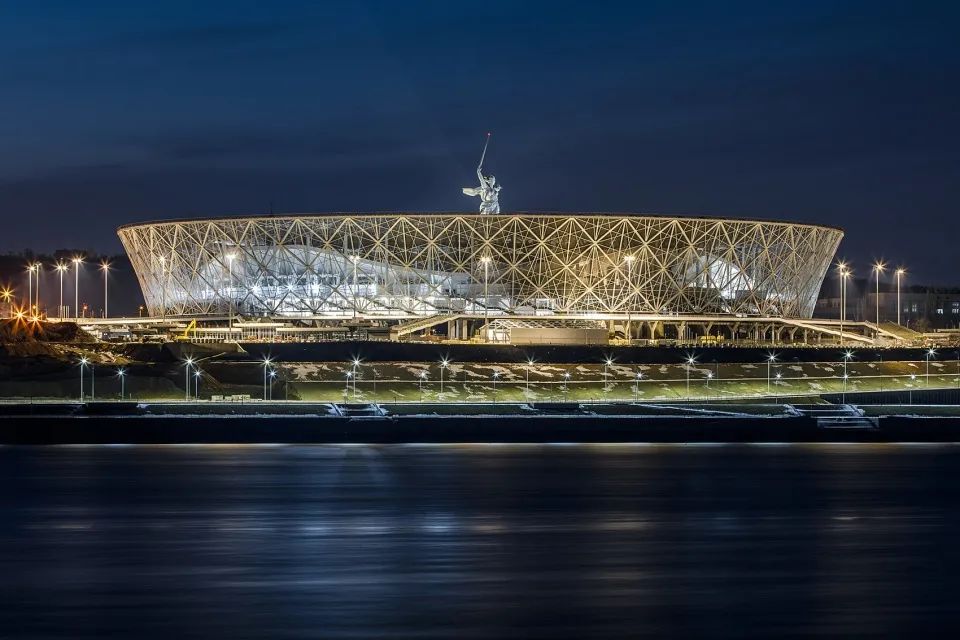

▼夜间外观

景秀体育场膜结构建筑

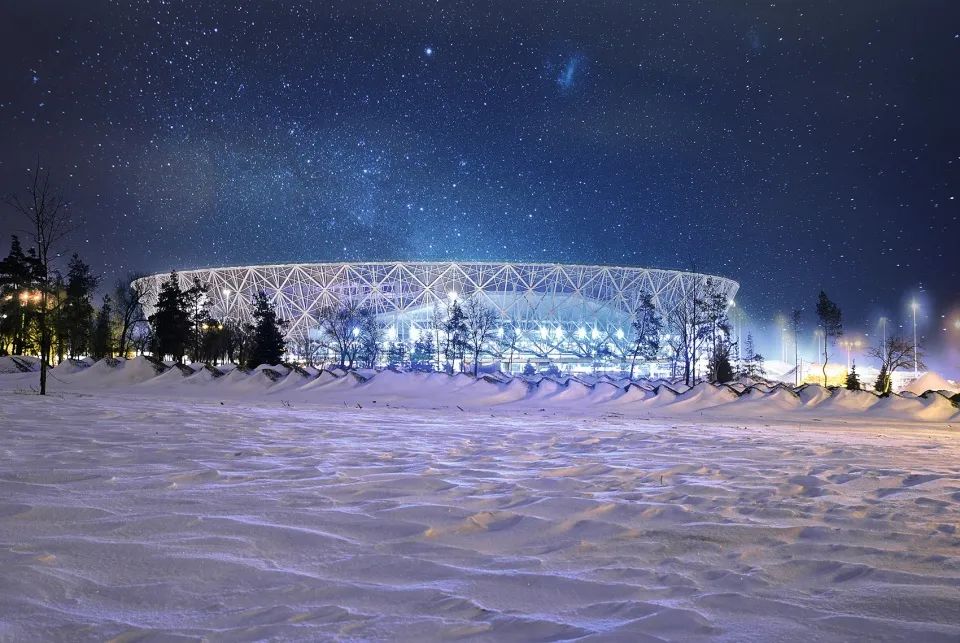

▼雪夜中的体育场

景秀体育场膜结构建筑

    考虑到场地的组织和开发密度,建筑旨在以最高的效率利用土地资源。立面的钢条之间填充以不锈钢网面,不仅为观众席提供了防风的屏障,同时也为整个体育场赋予了独特的美感。

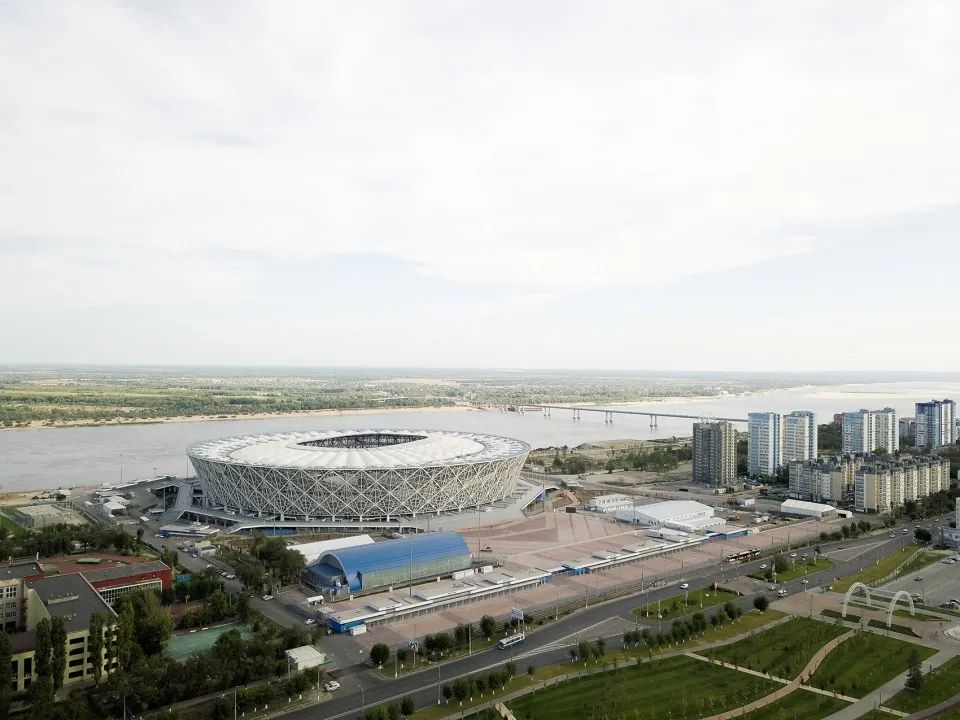

▼整体鸟瞰

景秀体育场膜结构建筑

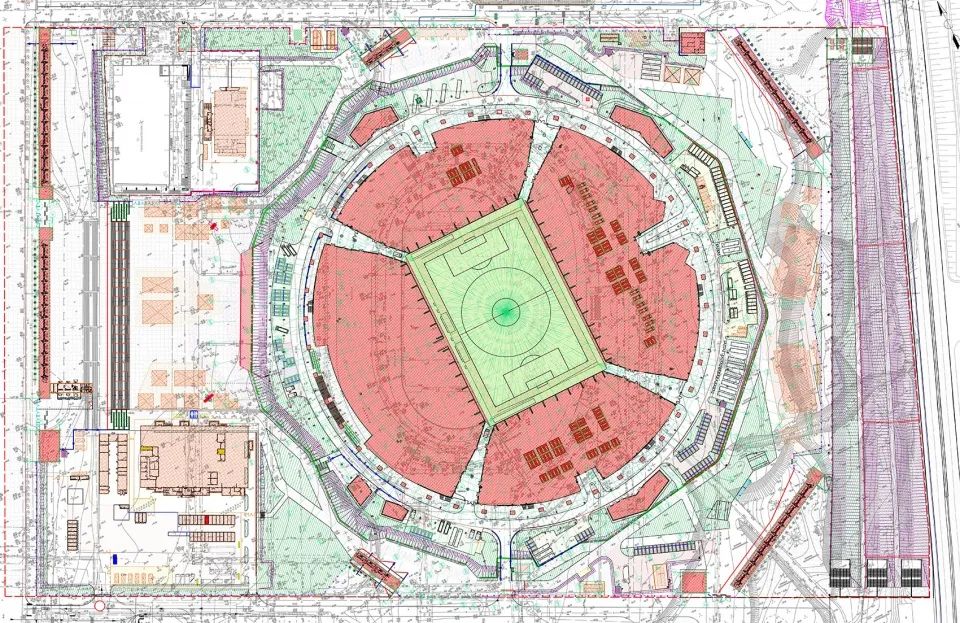

▼场地平面图

景秀体育场膜结构建筑

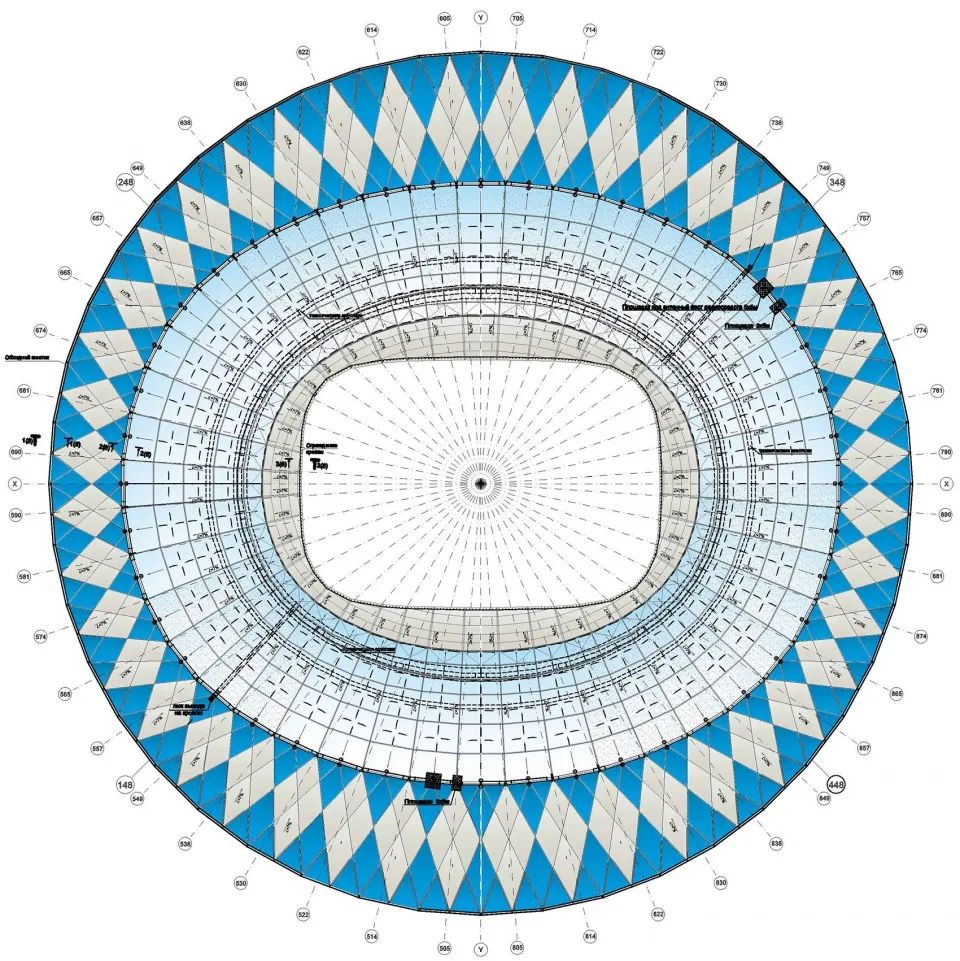

▼屋顶平面图

景秀体育场膜结构建筑

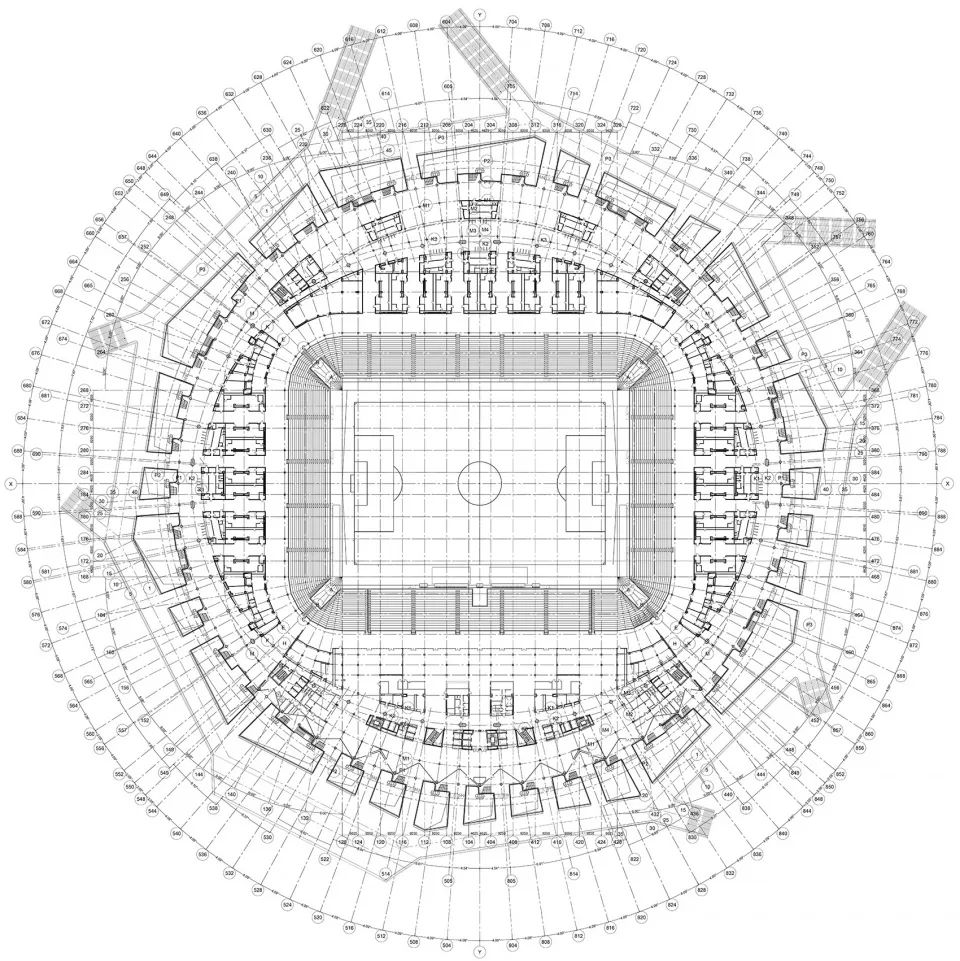

▼二层平面图

景秀体育场膜结构建筑

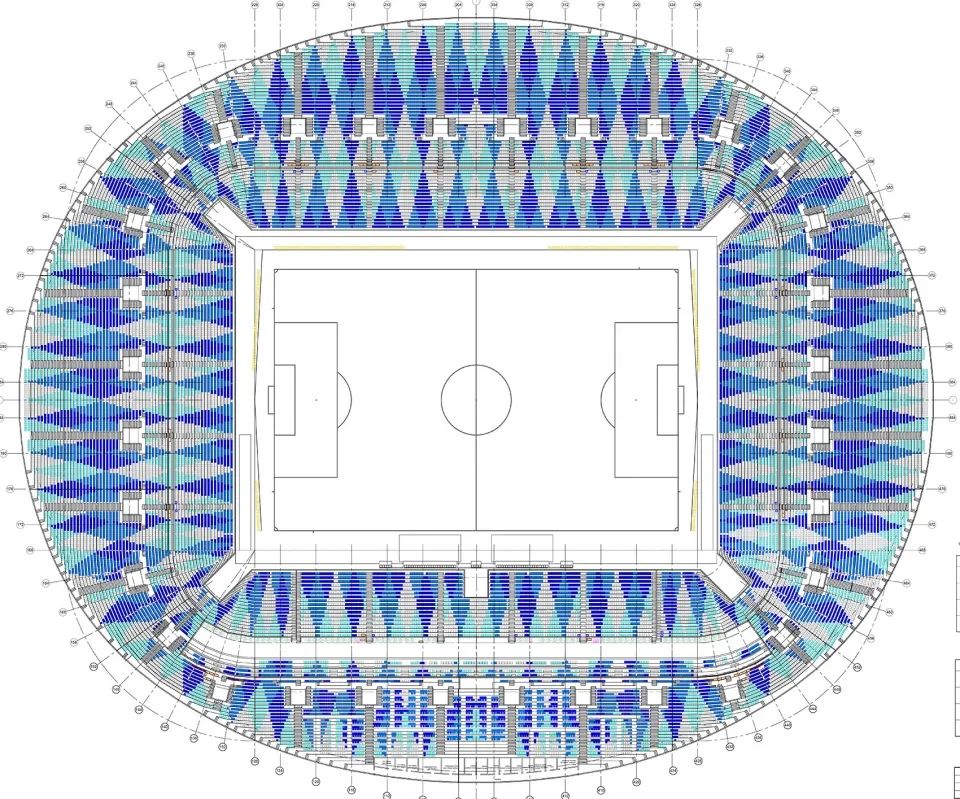

▼观众席分区示意

景秀体育场膜结构建筑

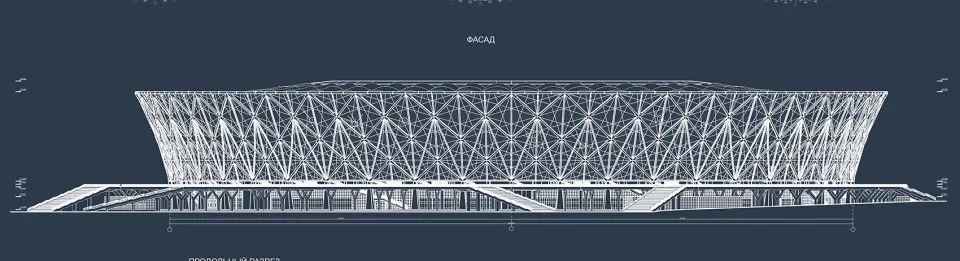

▼立面图

景秀体育场膜结构建筑

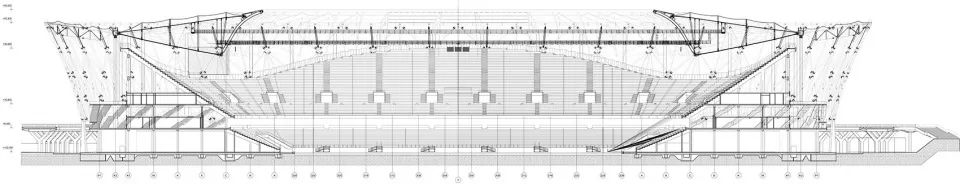

▼剖面图

景秀体育场膜结构建筑
