膜结构案例之雷励贵州大项目活动营地

发布时间:2020-07-30 15:00:26作者:景秀浏览量:1538

    这是一个驻点乡村的青少年公益营地,旨在探索青少年活动营地与乡村建设的结合模式。本项目以设计方案吸引企业捐助,由公益伙伴与本地工匠共同建造。建成后定期举办青少年公益活动,为青少年成长和乡村发展持续赋能。

青少年公益营地景秀膜结构

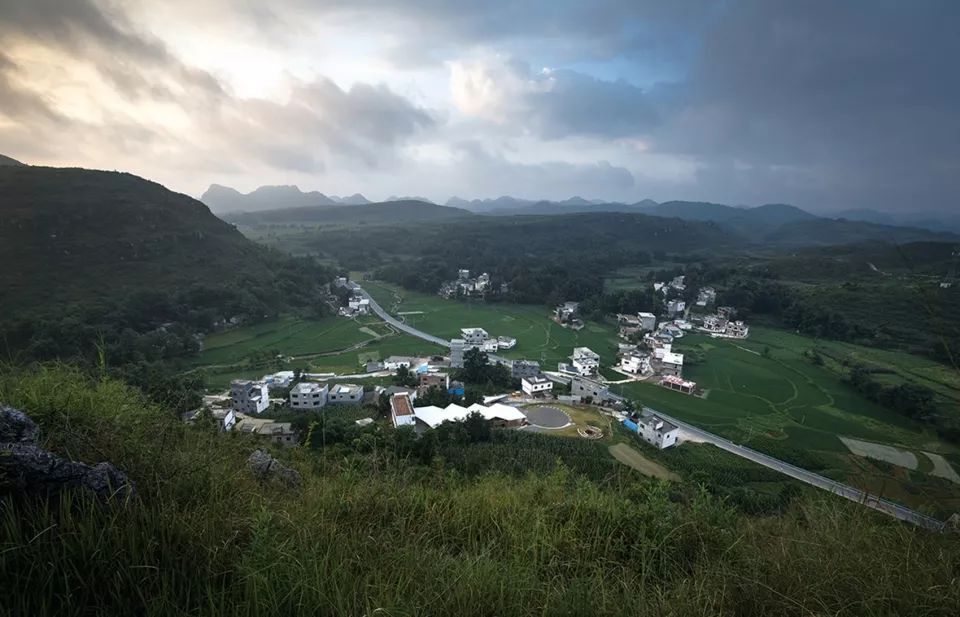

项目鸟瞰图

    项目位于黔西南布依族苗族自治州贞丰县平桥村,在县道与村路交接处的狭长台地上,远景群山连绵。

深圳景秀膜结构建筑

营区轴测图

深圳景秀膜结构建筑

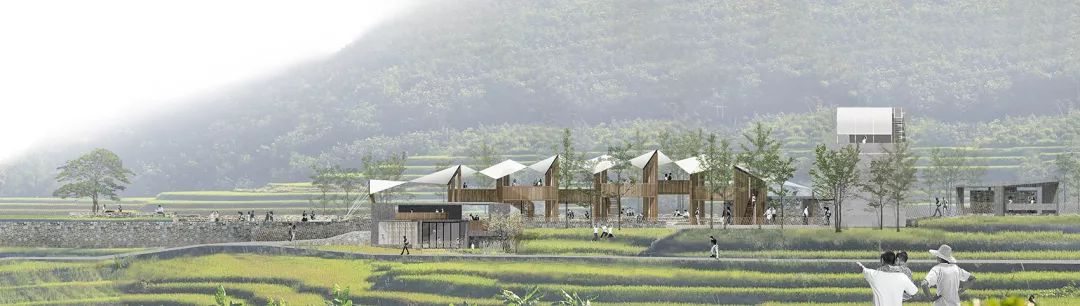

剖透视,建筑融入山村

    场地原是一所撤点乡村小学,有一座已荒废的三层教学楼。由于用地比较紧张,设计采用集约布局,改造原教学楼并以其作为场地锚固点,运用工业化轻量体系与乡土材料工艺相结合的方式,加建多功能通用空间、活动场地与服务体,并在营区入口与村路交接处建造长期向社区孩子开放的乡村图书馆

深圳景秀膜结构建筑

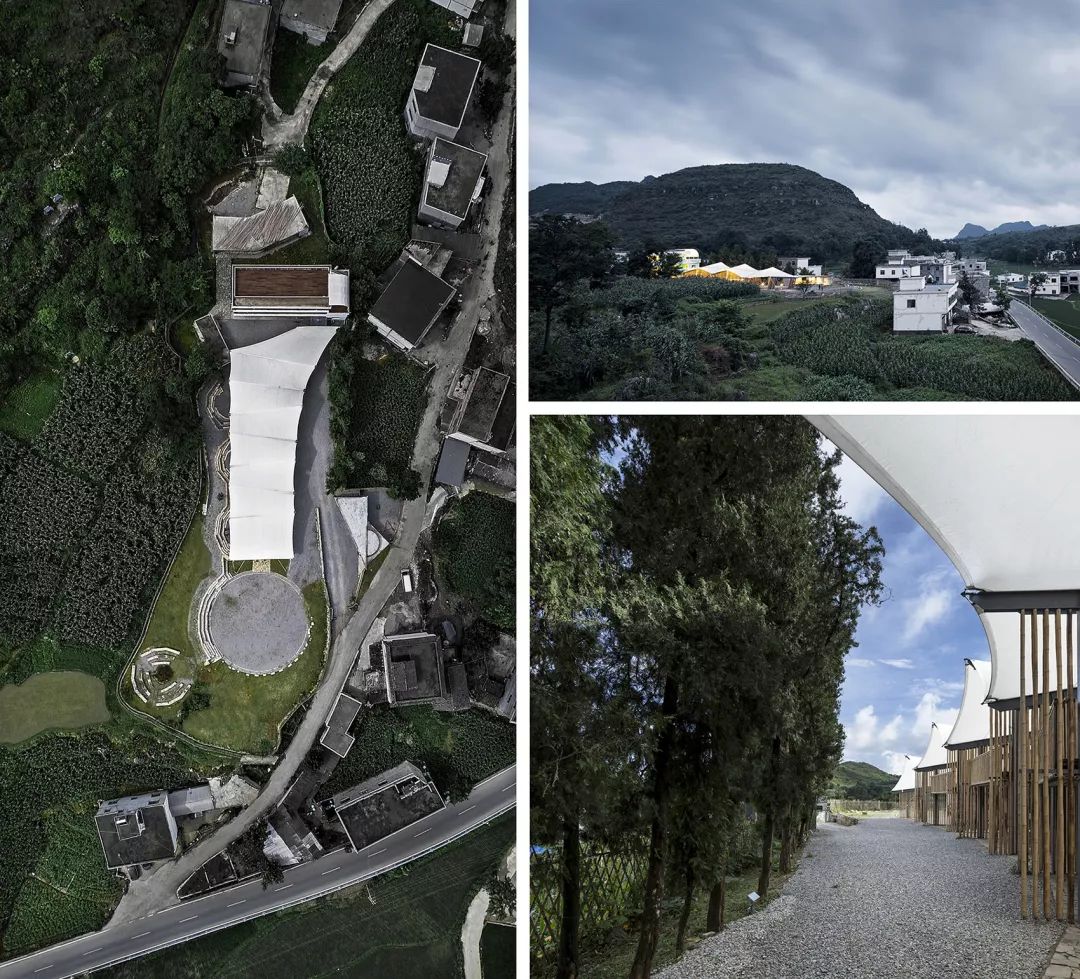

建筑与场地的关系


    当地气候温和而多雨,遮雨和通风是建筑首要需求。营地最为核心的通用空间(集活动、培训、宿营、用餐等功能于一体)采用一系列连绵起伏的半透明海帕面膜屋面来构建连续遮雨的活动空间。

深圳景秀膜结构建筑

通用空间剖透视

深圳景秀膜结构建筑

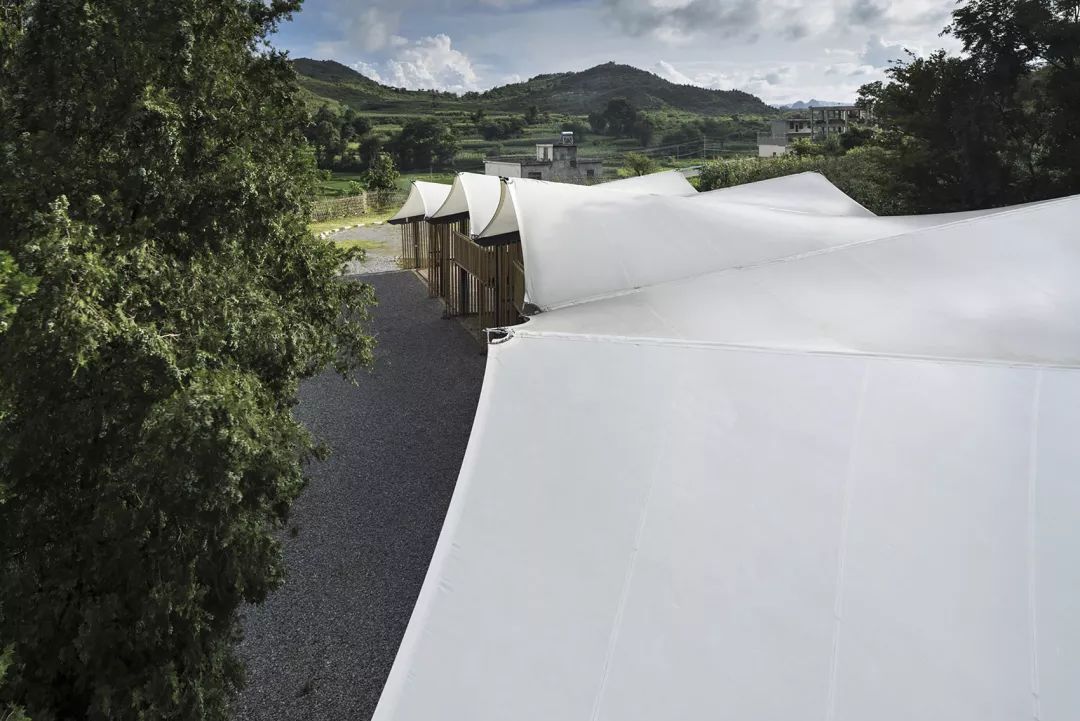

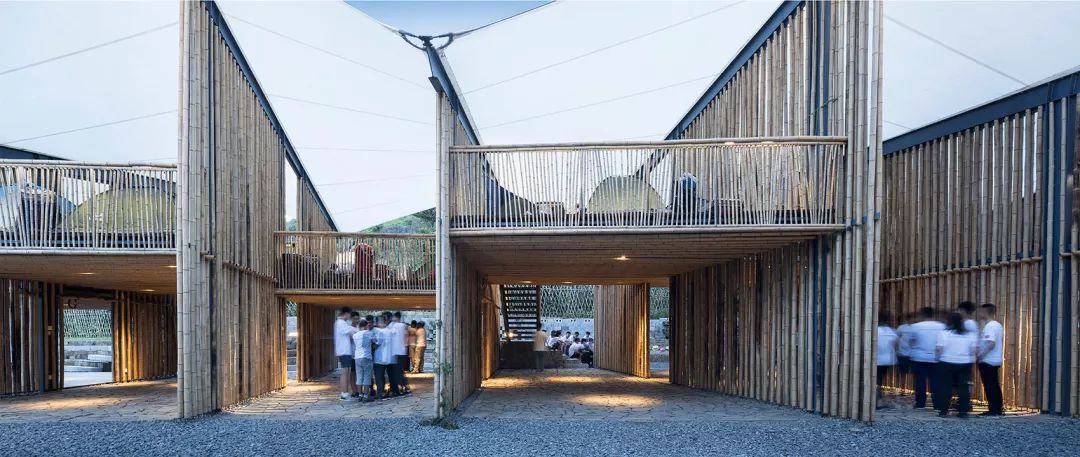

营地最为核心的通用空间,屋顶采用连续起伏的半透明膜顶

    平面非正交划分,各开间向山和村子打开,二层平台微高差错动,像素化的竹界面呈现半透明感,共同构筑一处聚落式的空间场所。


    人们在营地中,可以随时感知同伴活动和山村风景,体验开放、互动、共享的营地氛围。

深圳景秀膜结构建筑

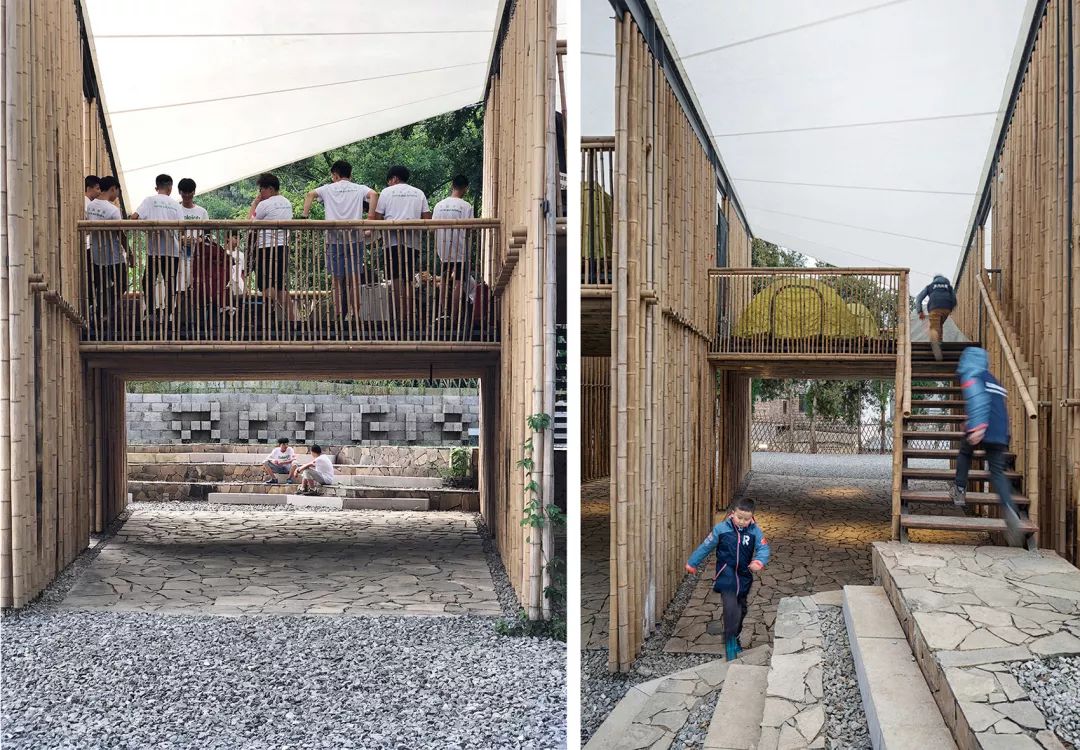

开放、共享的多功能通用空间,二层平台微高差错动

深圳景秀膜结构建筑

多功能通用空间,各开间向山和村子打开

深圳景秀膜结构建筑

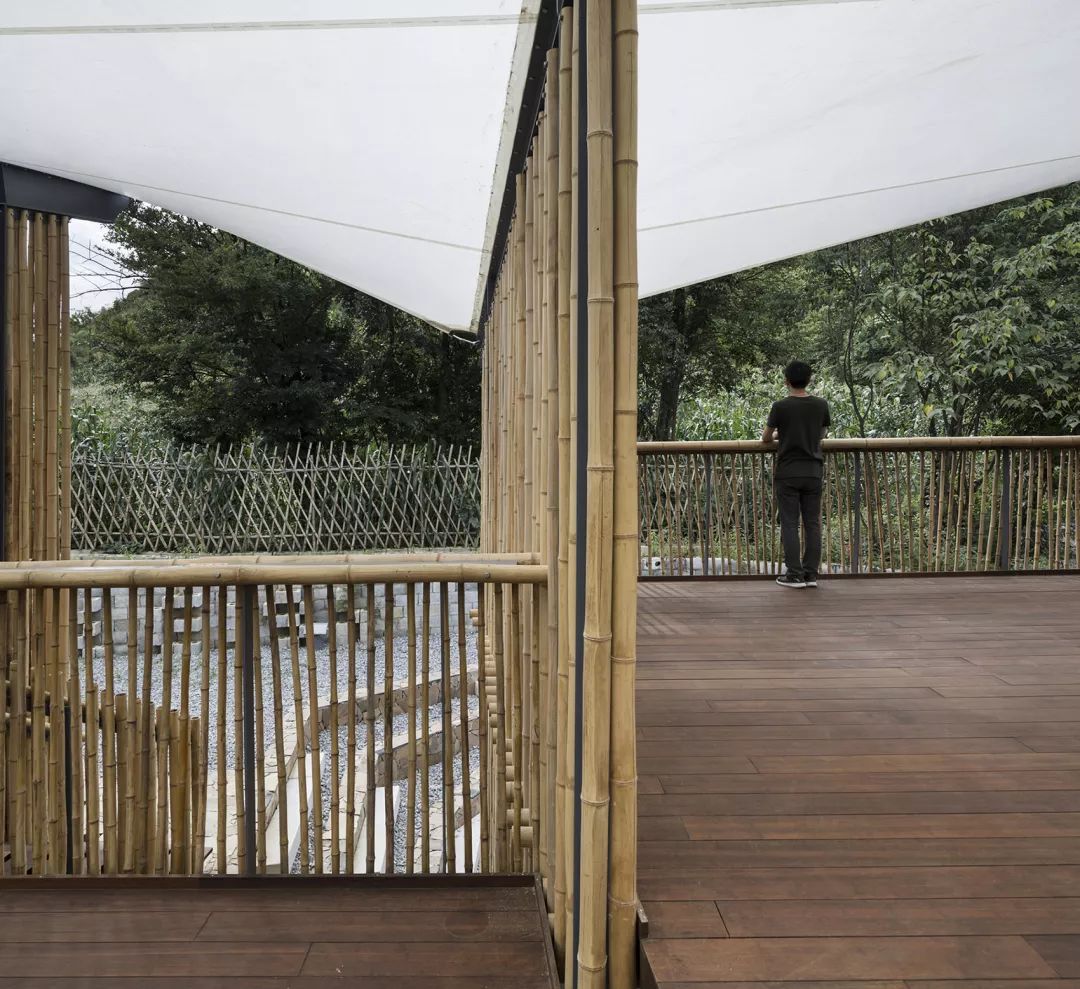

多功能通用空间的二层平台向自然打开

深圳景秀膜结构建筑

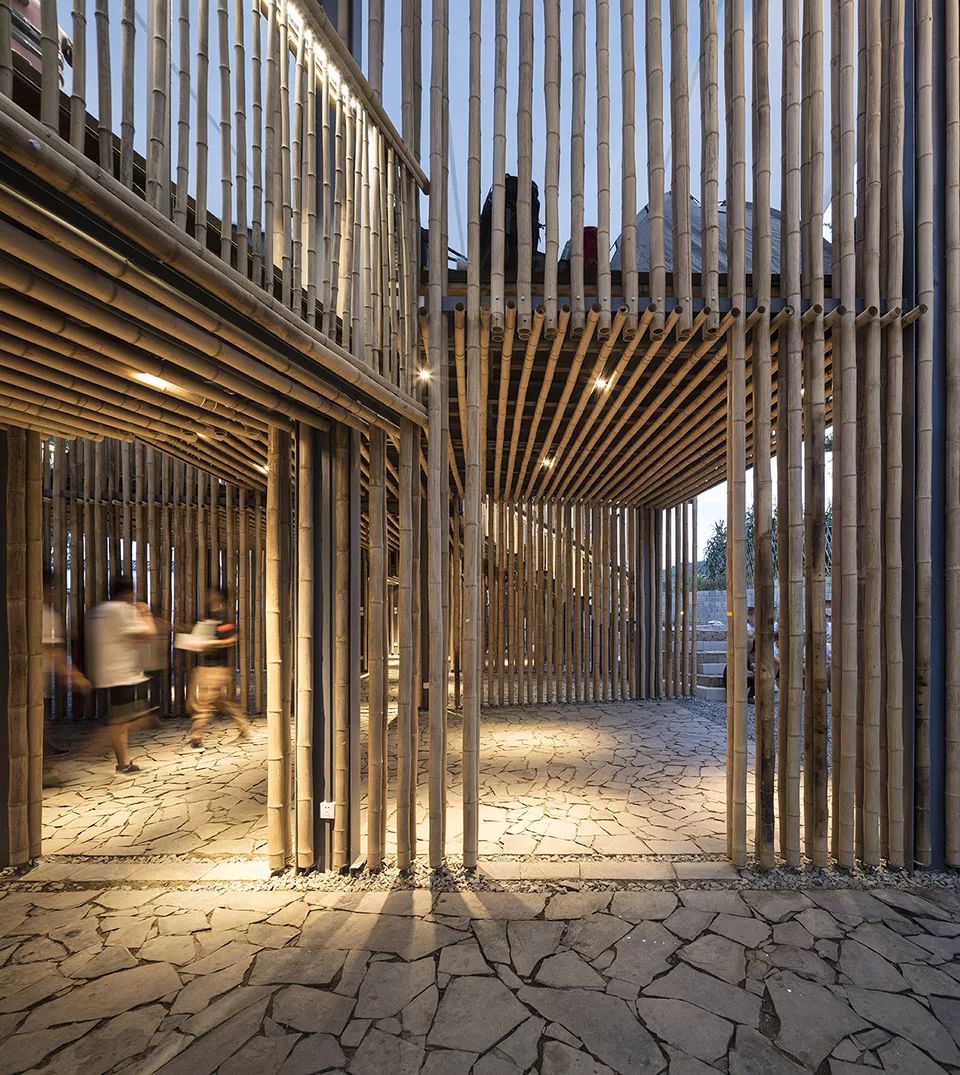

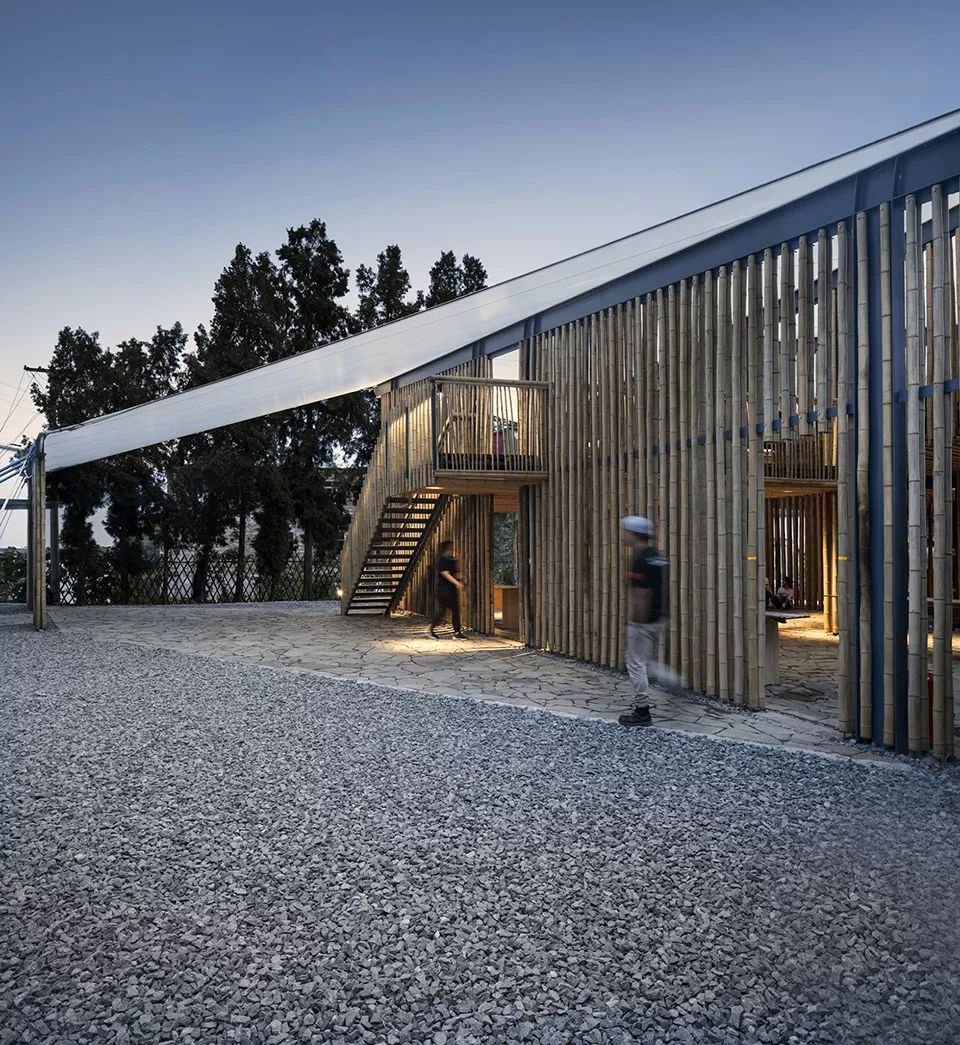

多功能通用空间使用像素化的竹界面,呈现半透明感

    整个场地用小碎石铺底,以利于排水。活动区以当地的毛石砌筑,如同碎石海上的群岛。在场地南侧设置供集中活动使用的圆形砂砾场地,在场地一角的西南侧台地设置营火场。


    营地西侧与山体连接,一系列毛石砌筑的半圆形台阶小剧场收住延伸入场地的山坡,提供尺度与形态灵活的小组活动场所。

深圳景秀膜结构建筑

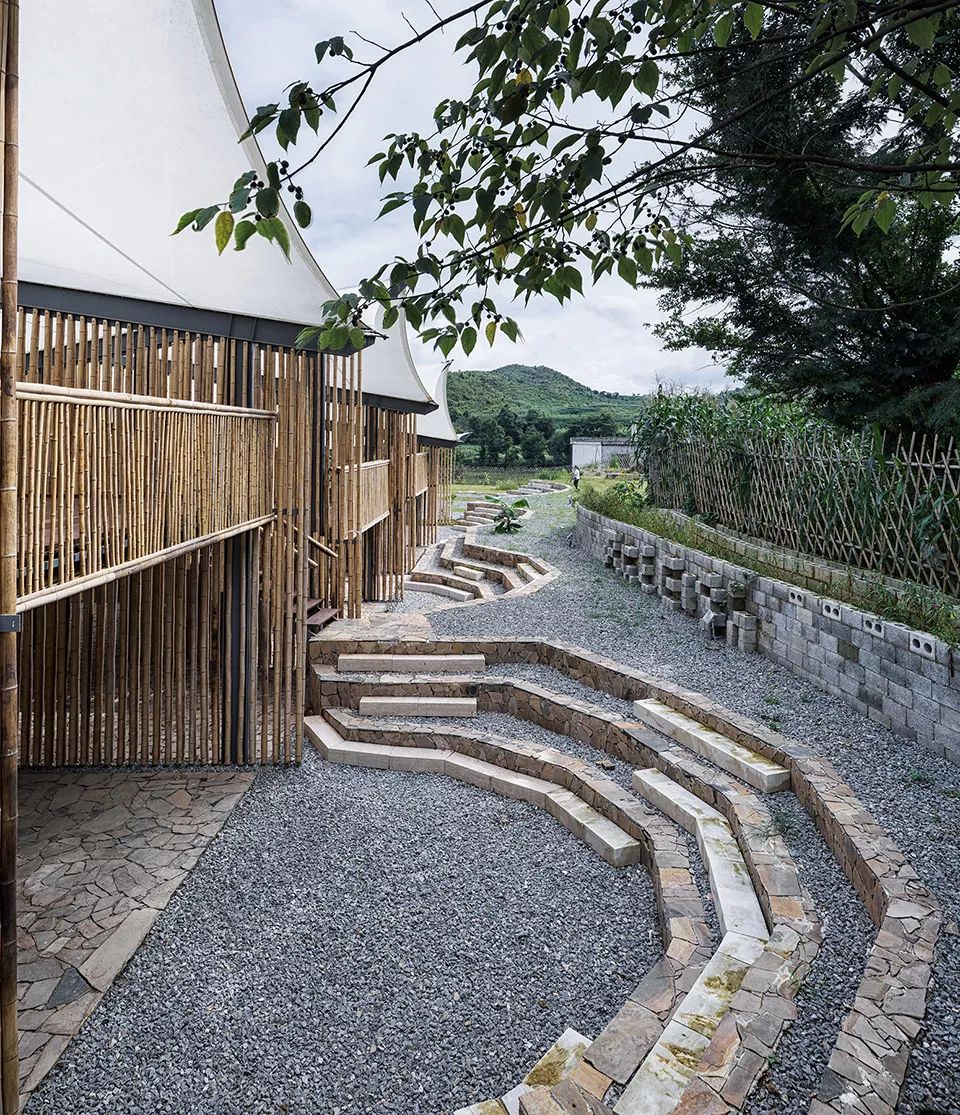

多功能通用空间西侧的山间小剧场,一系列毛石砌筑的半圆形台阶延伸入山坡

深圳景秀膜结构建筑

山间小剧场细节,地面用小碎石铺底,以利于排水

深圳景秀膜结构建筑

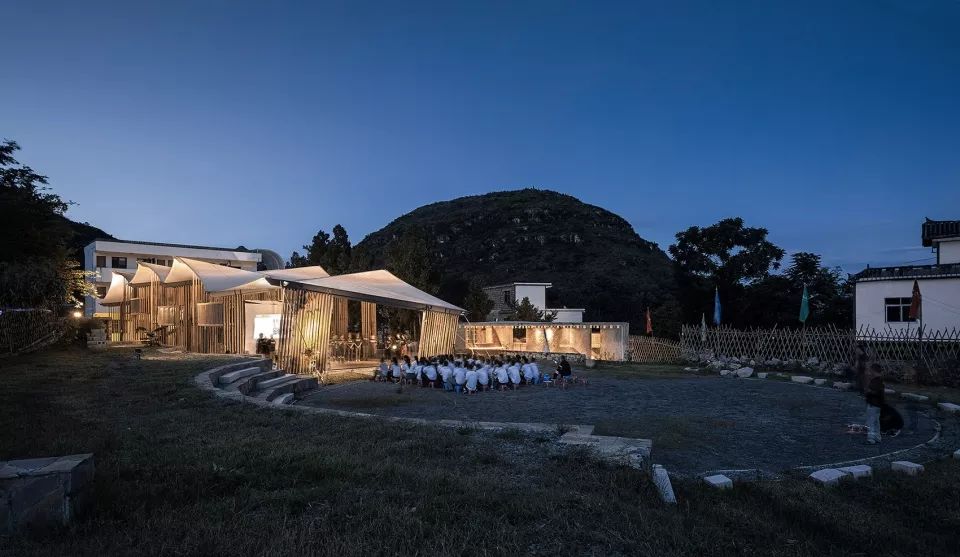

圆形砂砾的集中活动场地位于场地南侧

深圳景秀膜结构建筑

场地北侧的通用空间与保留教学楼交接处庭院

    乡村图书馆由面向营地入口的接待区和面向村庄道路的阅览室组成。两个错落半层的三角形开放框体,通过内部的小楼梯连接村道和营地两个标高。

深圳景秀膜结构建筑

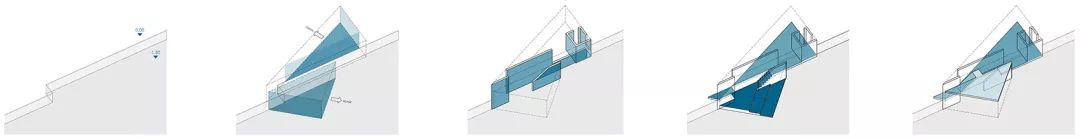

乡村图书馆生成图,乡村图书馆位于场地北侧,由接待区和阅览室组成

深圳景秀膜结构建筑

乡村图书馆的营地接待区,面向营地入口

    阅览室木质的地台、书架、家具均按照儿童尺度设计,透明界面向村庄呈现内部活动,如同一个打开的音乐盒。小图书馆长期向社区开放,成为当地孩子非常喜爱的一处阅读玩耍和询问功课的去处,他们常常逗留到夜晚。

深圳景秀膜结构建筑

深圳景秀膜结构建筑

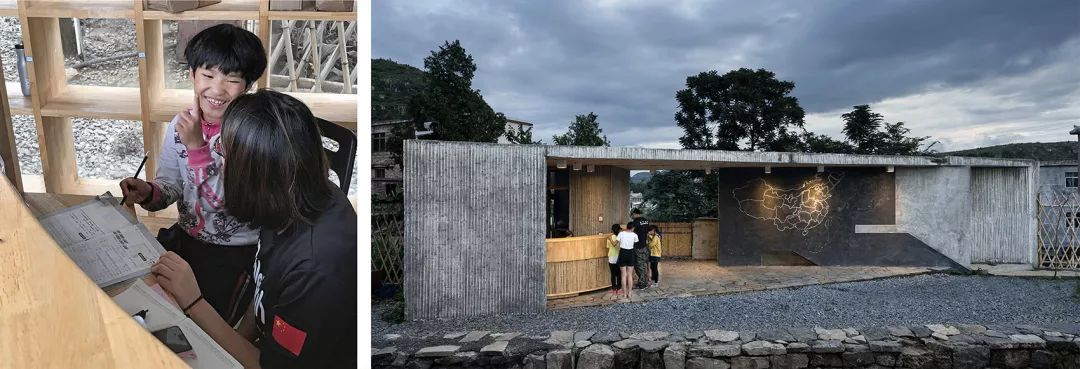

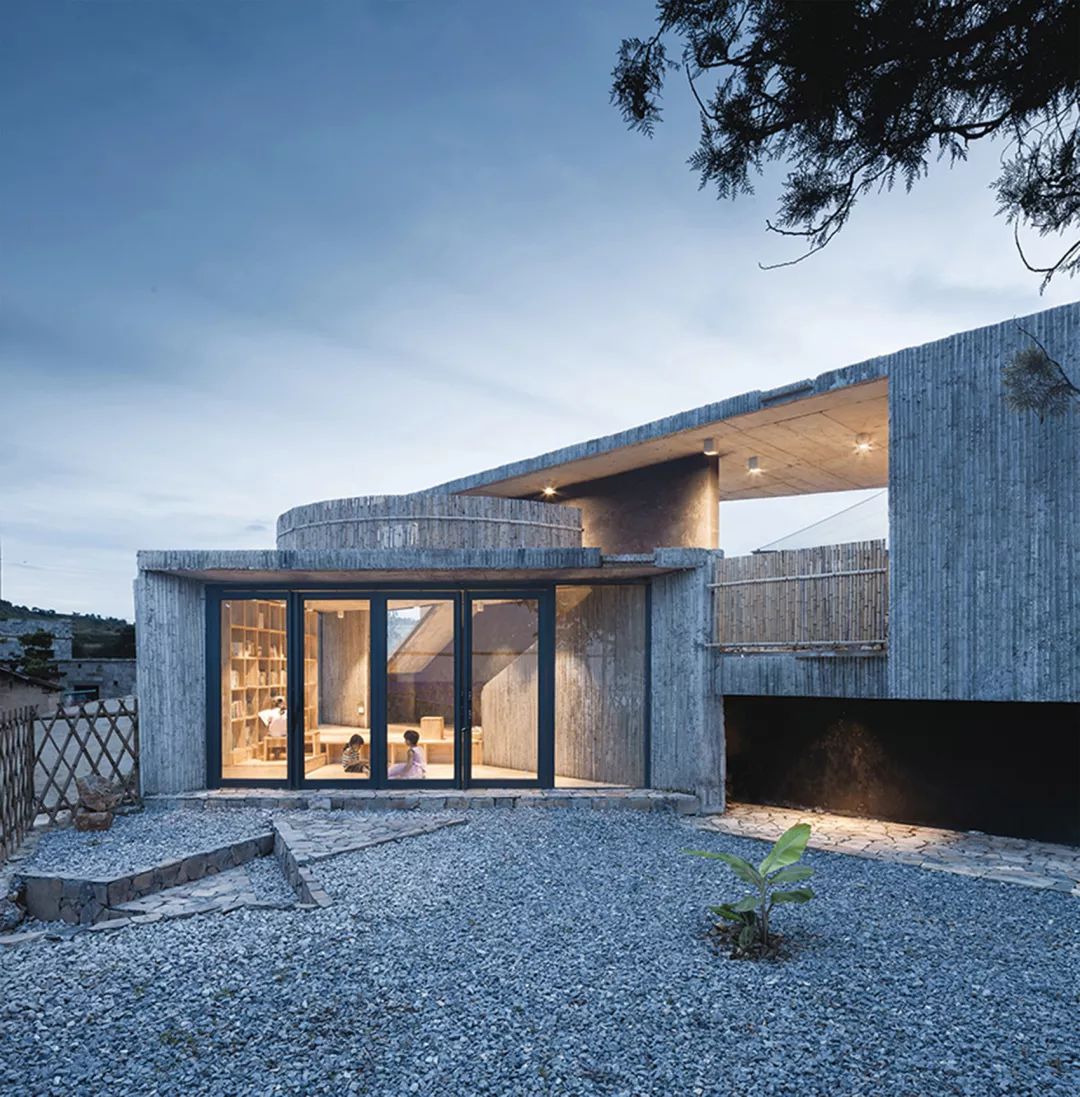

乡村图书馆的阅览室,面向村庄道路,透明界面向村庄呈现内部活动

    当地盛产毛石毛竹,图书馆与厨房、盥洗区等服务体均采用竹模板现浇混凝土和本地砌石工艺建造,其体量精心与保留建筑、通用空间和营区边界构建动态关联,其空间构成与通用空间类似,都强调开敞通透。


    而其乡土化的现浇+砌筑工艺,又与通用空间的轻量构件组装方式形成互文的对仗关系,令营地氛围与乡村环境呈现差异性融合后的叠加显现。

深圳景秀膜结构建筑

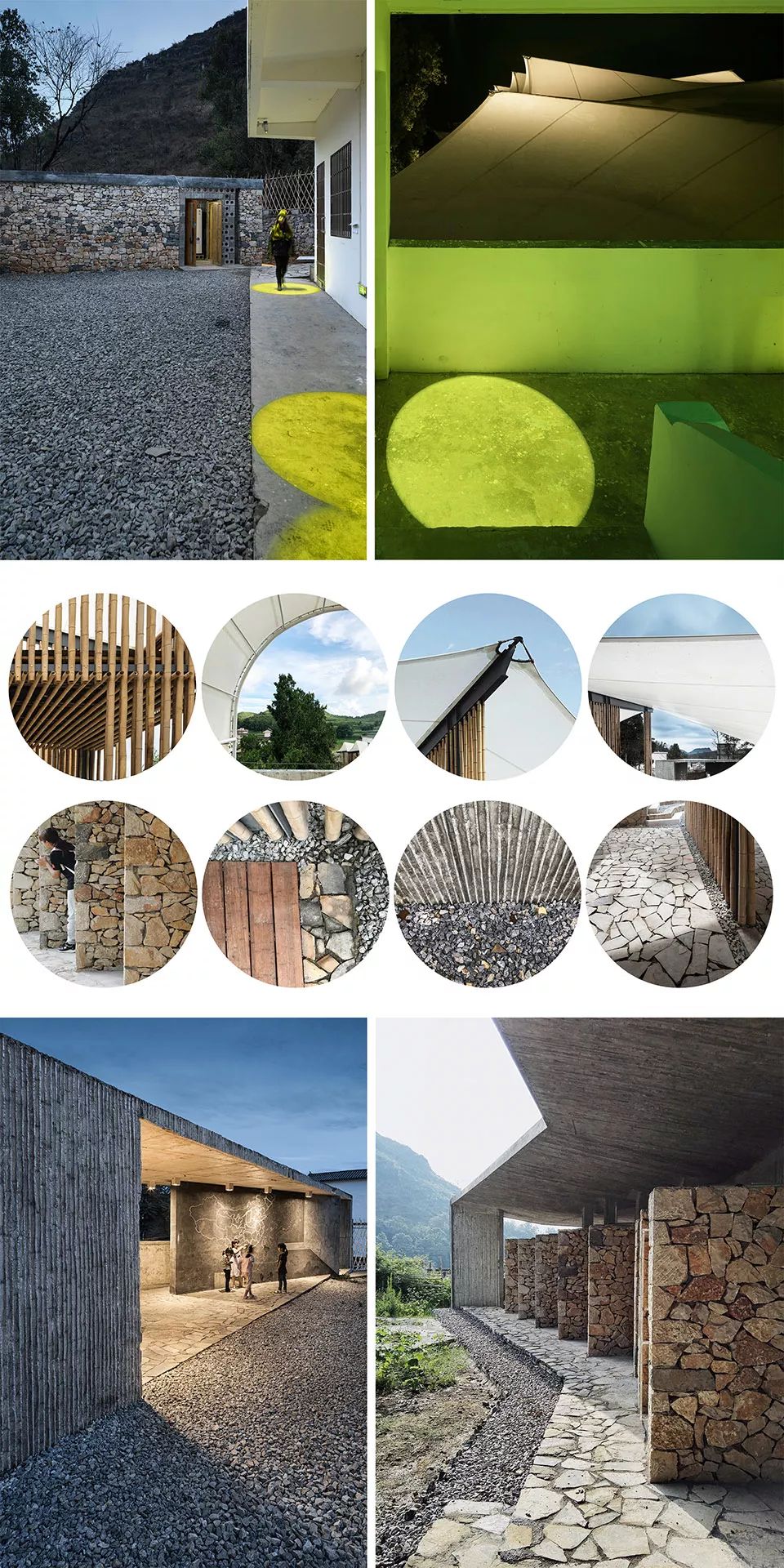

轻量工业化体系与乡土材料工艺的结合:厨房与改造后的教学楼(上),接待区与淋浴卫生间(下)

    启用不到一年,雷励营地已举办了2期少年营、4期青年营和2期远征营,支持了439名雷励队员进行乡村公益实践,服务了16处社区援建和8处环保建设。营地除长期举办雷励活动,也为其他公益机构来本地社区服务提供支持。

项目图纸


深圳景秀膜结构建筑

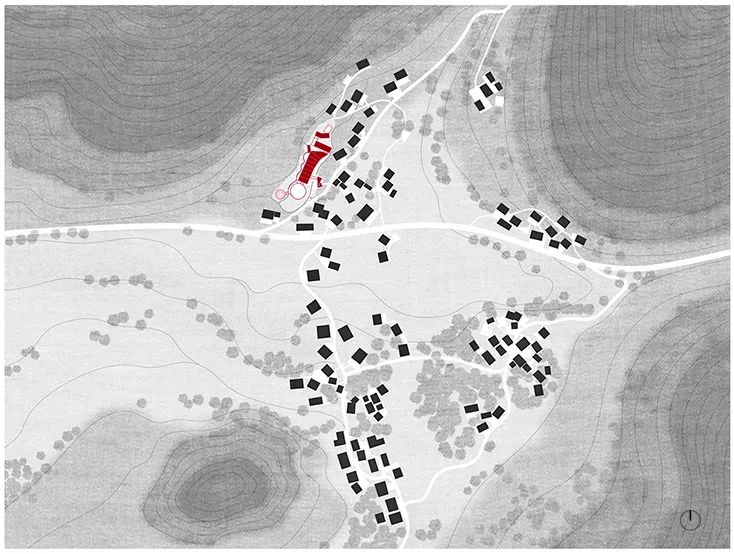

总平面图

深圳景秀膜结构建筑

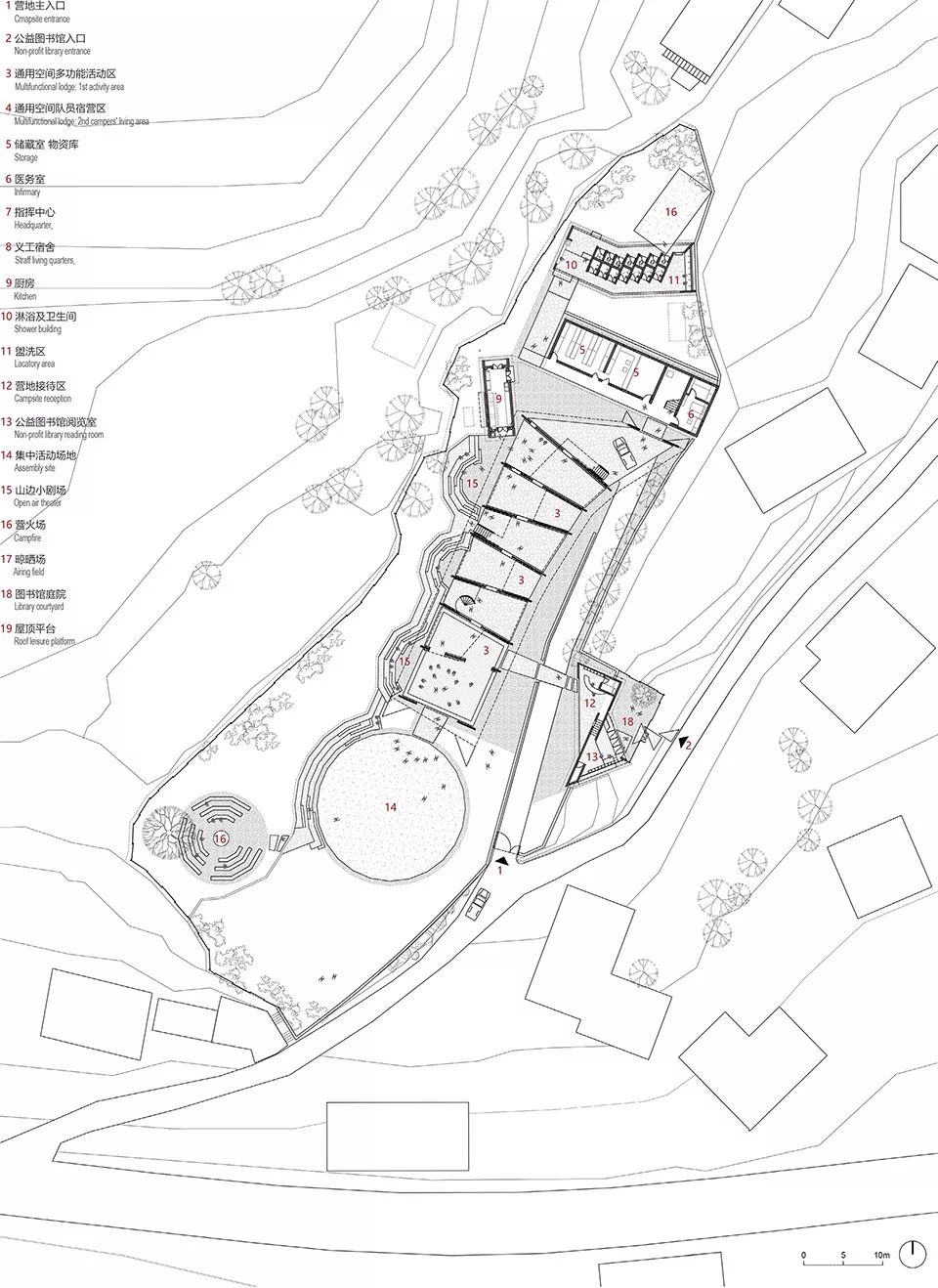

营区首层平面图

深圳景秀膜结构建筑

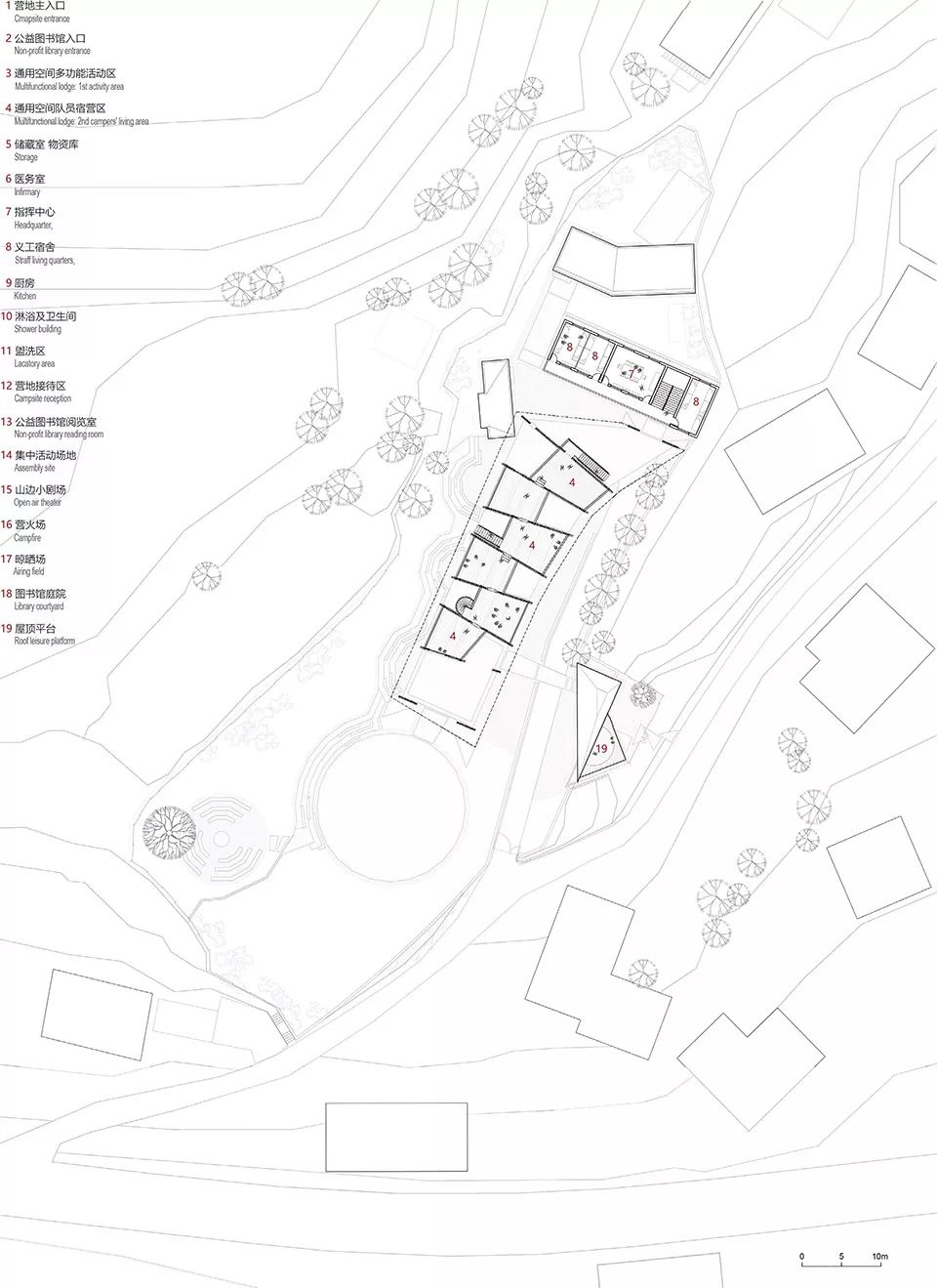

营区二层平面图


深圳景秀膜结构建筑

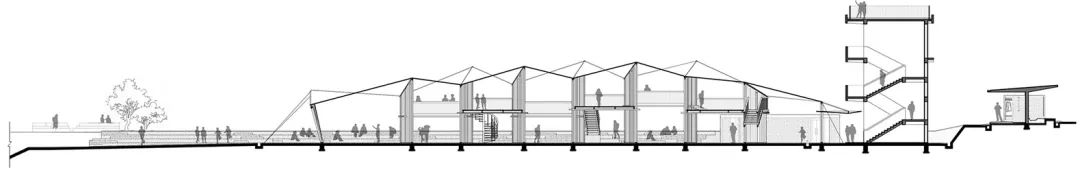

营区剖面图

深圳景秀膜结构建筑

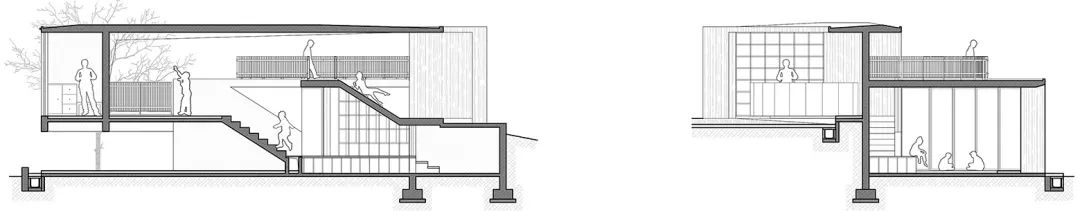

图书馆剖面图

深圳景秀膜结构建筑

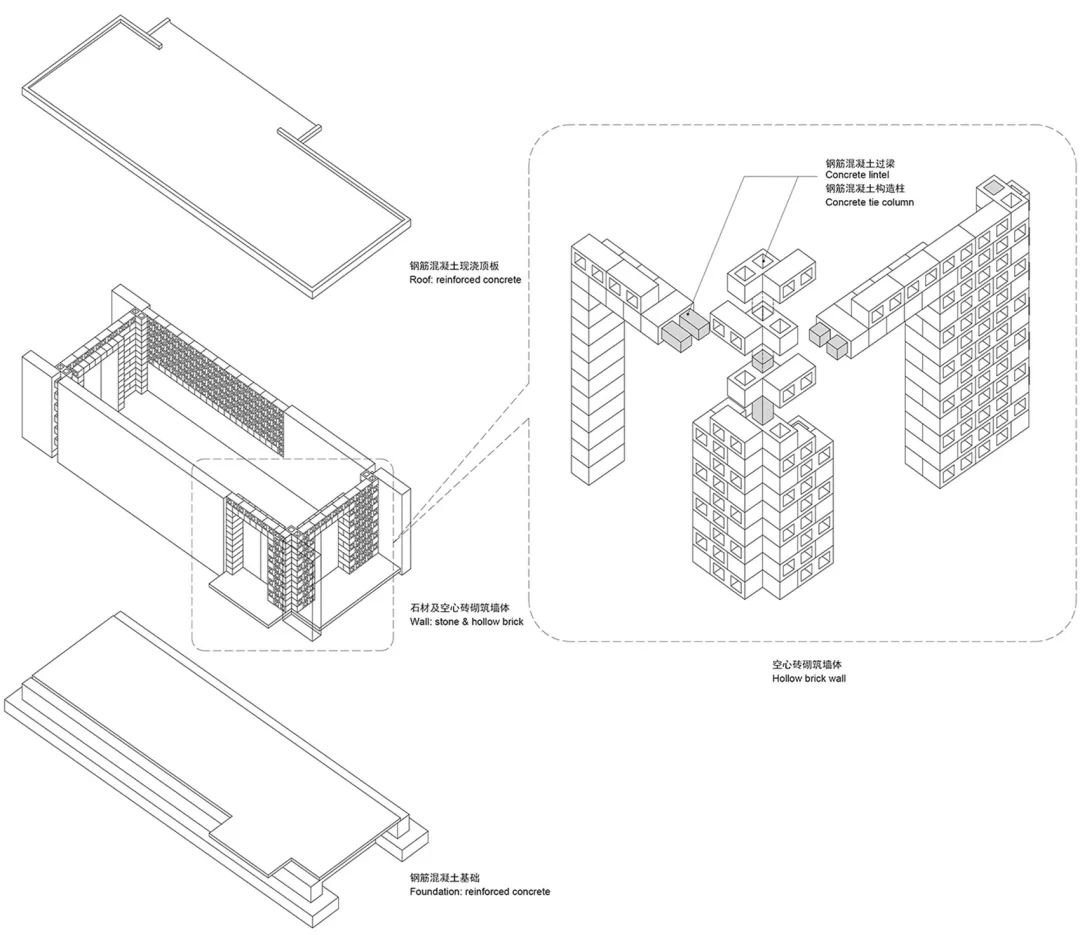

厨房建造节点轴测
