利用膜材料的轻柔,大型可伸缩屋顶变成现实

发布时间:2020-07-13 17:26:56作者:景秀浏览量:2232



     伦敦的全英草地网球俱乐部——温布尔登中心球场俱乐部建于1922年,由于传统的英国夏季,经常会下雨,在翻新了可伸缩屋顶的构造后,这一切已成为过去时。最近的翻新工程包括安装了56,000平方英尺的可伸缩顶棚,并将中央球场的容量从13800座提高到15000座,安装了更宽,更舒适的座椅。新设计的轻巧伸缩式屋顶采用折叠式PTFE(聚四氟乙烯)织物覆盖,将保护球场免受恶劣天气的影响。除了为球场提供完整的遮盖外,屋顶还可以部分展开以提供多种遮阳和防风设置。

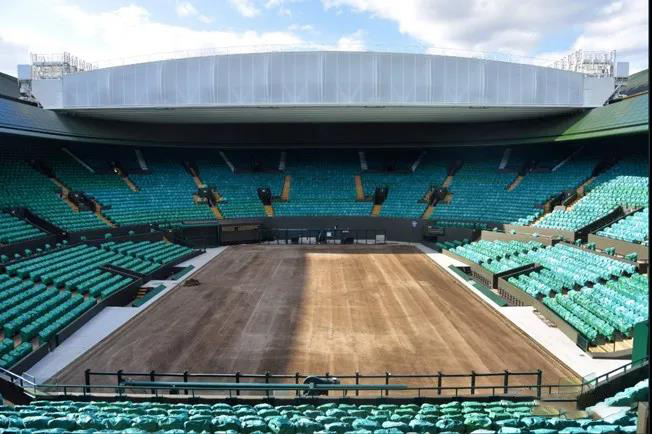

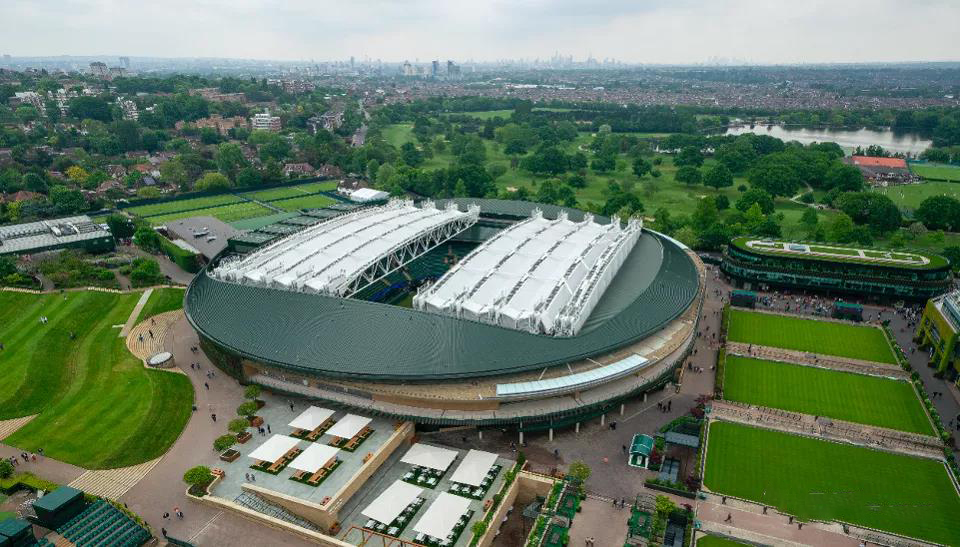

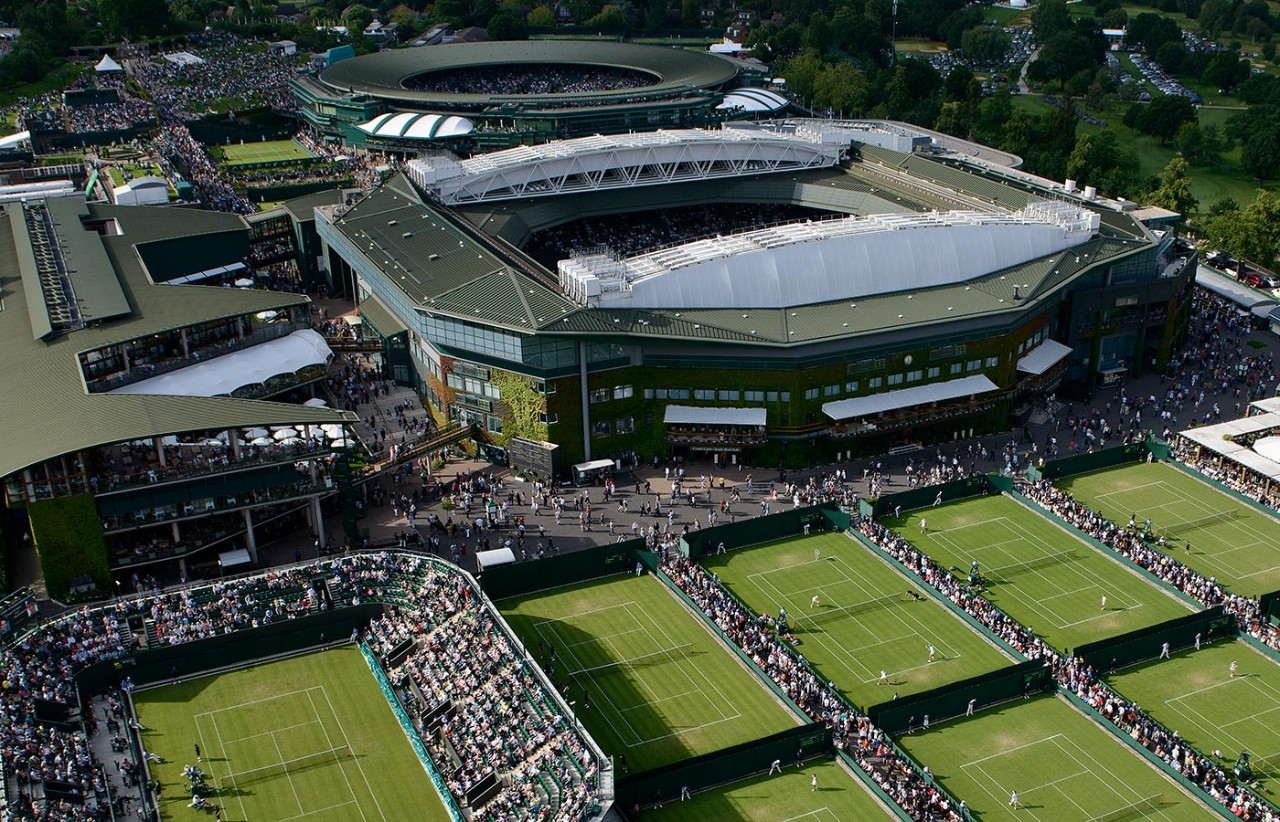

温布尔登伸缩式屋顶

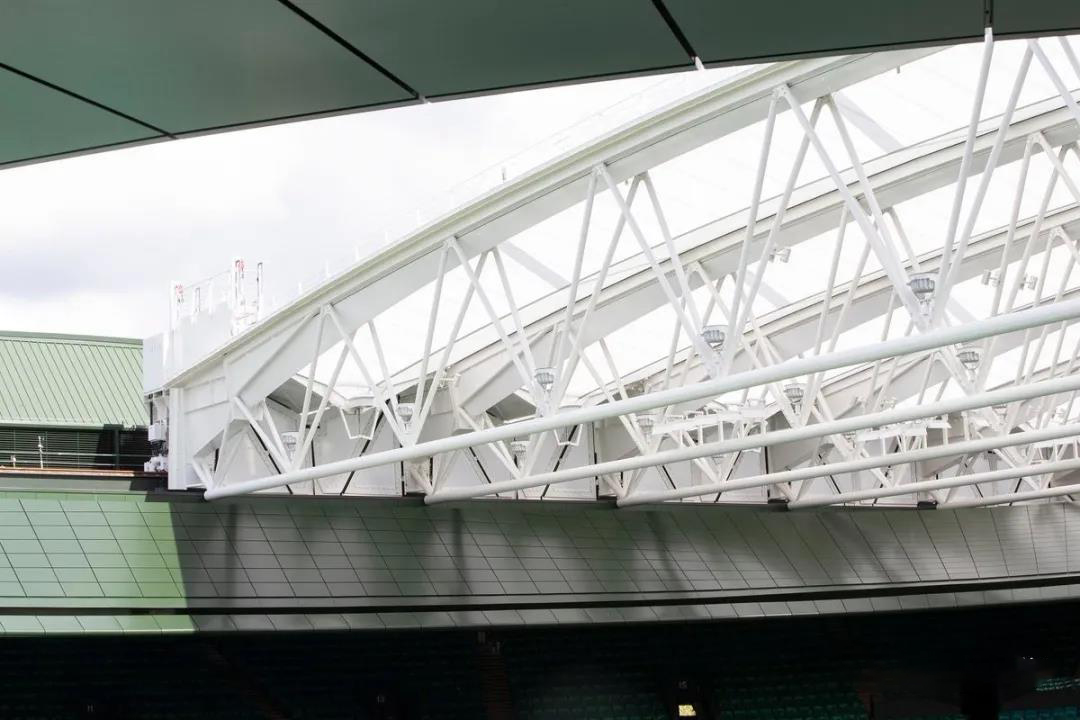

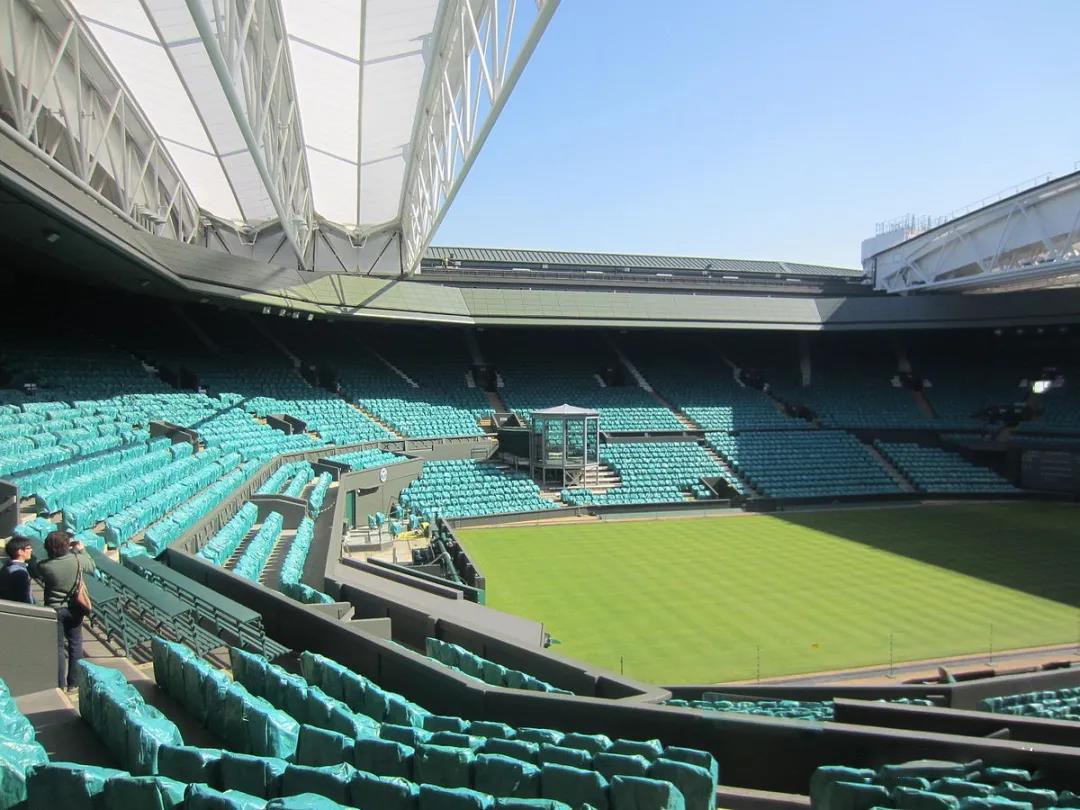

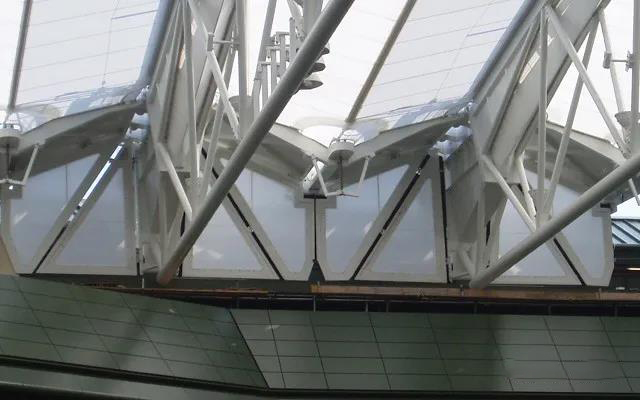

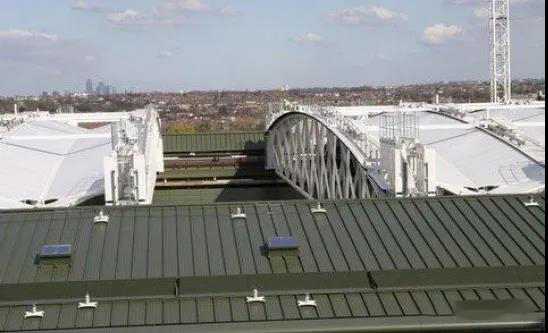

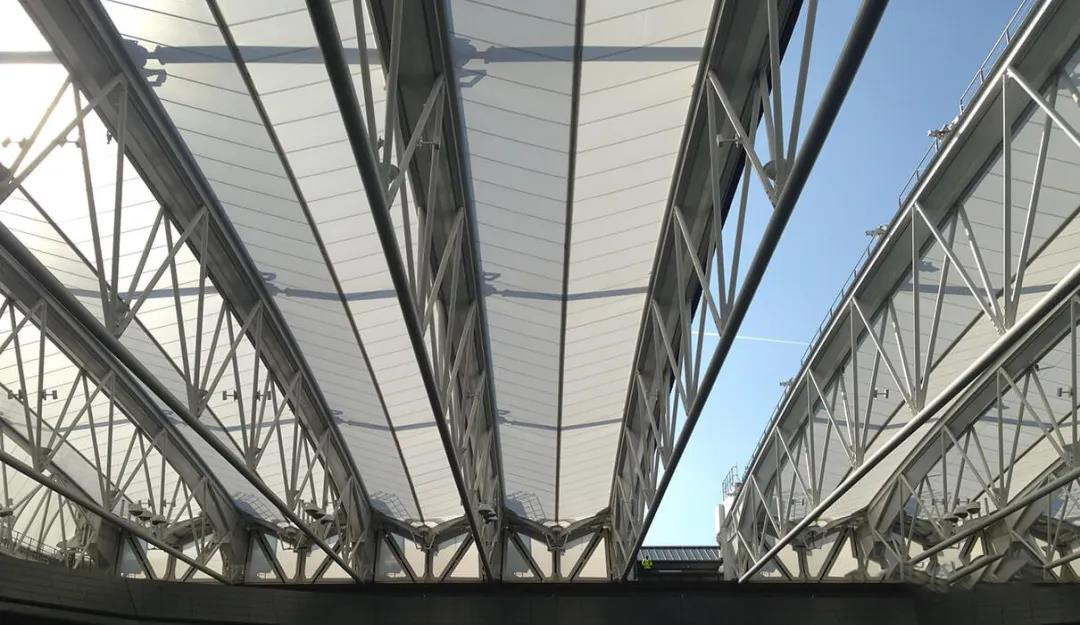

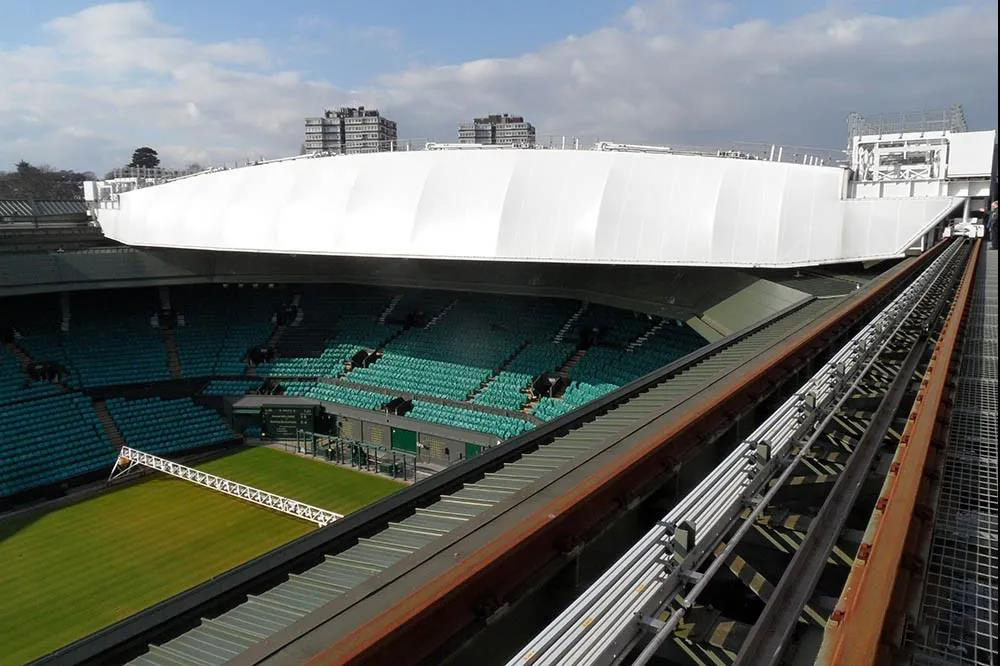

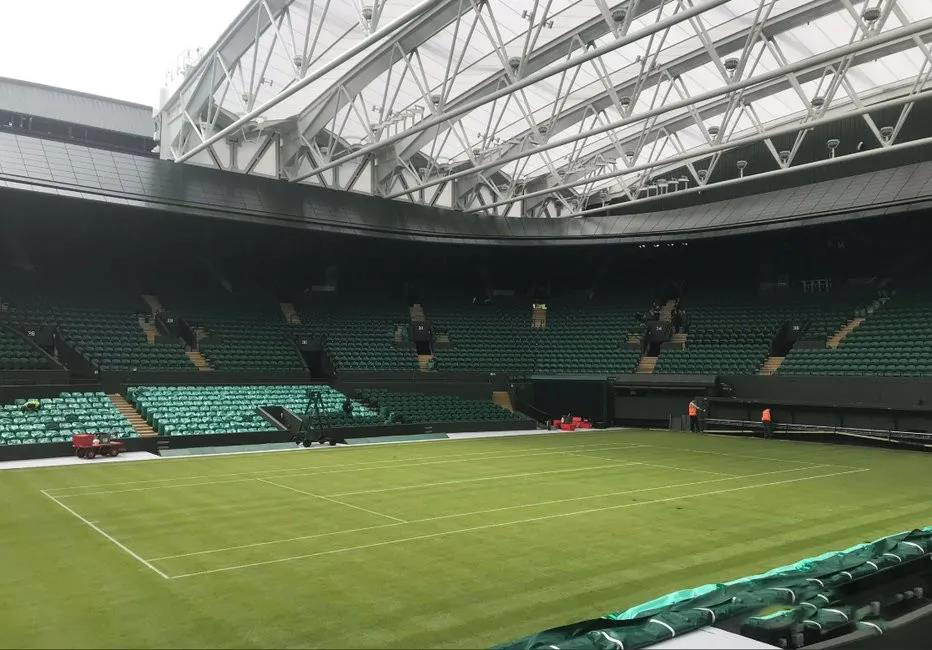

铁轨式轨道安装在体育场碗体的两侧,巨大的钢桁架延伸穿过。屋顶覆盖物近56,000平方英尺的PTFE织物,它能够反复弯曲和折叠而不会破裂。在大多数情况下,屋顶停放在敞开的位置,桁架紧紧地叠在一起,而织物之间则折叠起来。如果天气威胁到推迟高架比赛,屋顶就将展开,桁架将移动到轨道上的适当位置,拉紧绷紧的织物,形成防水的屋顶。

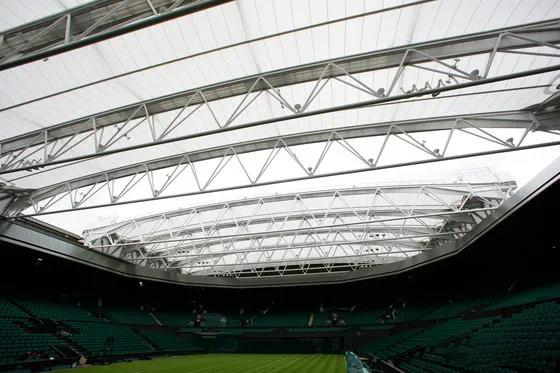

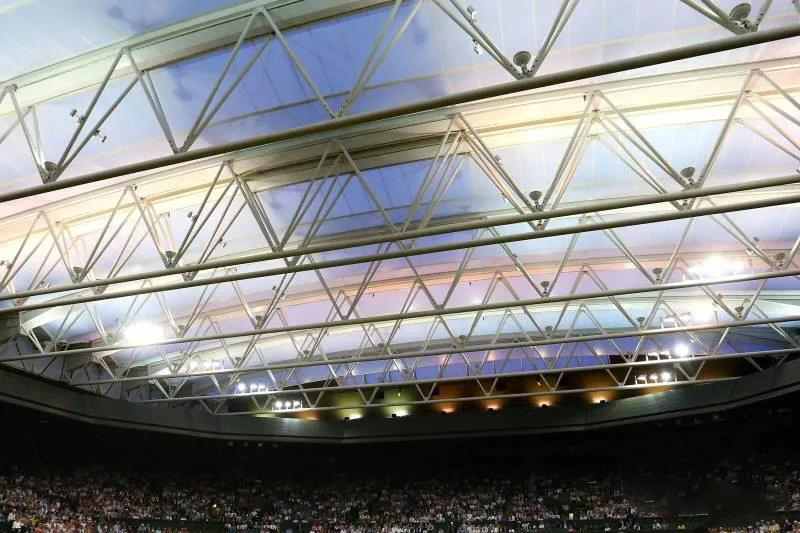

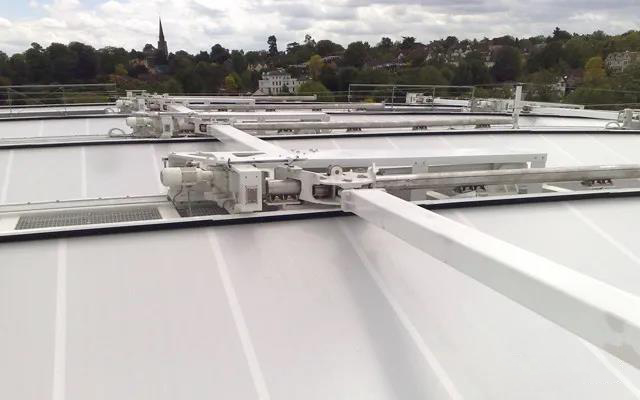

可伸缩屋顶包括一系列十个交叉跨度,每个跨度称为桁架。将10个桁架分为两个操作组,每组五个。每个桁架重100吨,需要支撑5200平方米的屋面膜。每个桁架都通过机械致动器连接到下一个桁架,并且随着每个部分的延伸,被防水,可折叠,半透明的PTFE织物拉过,以形成下方球场的防风雨罩。

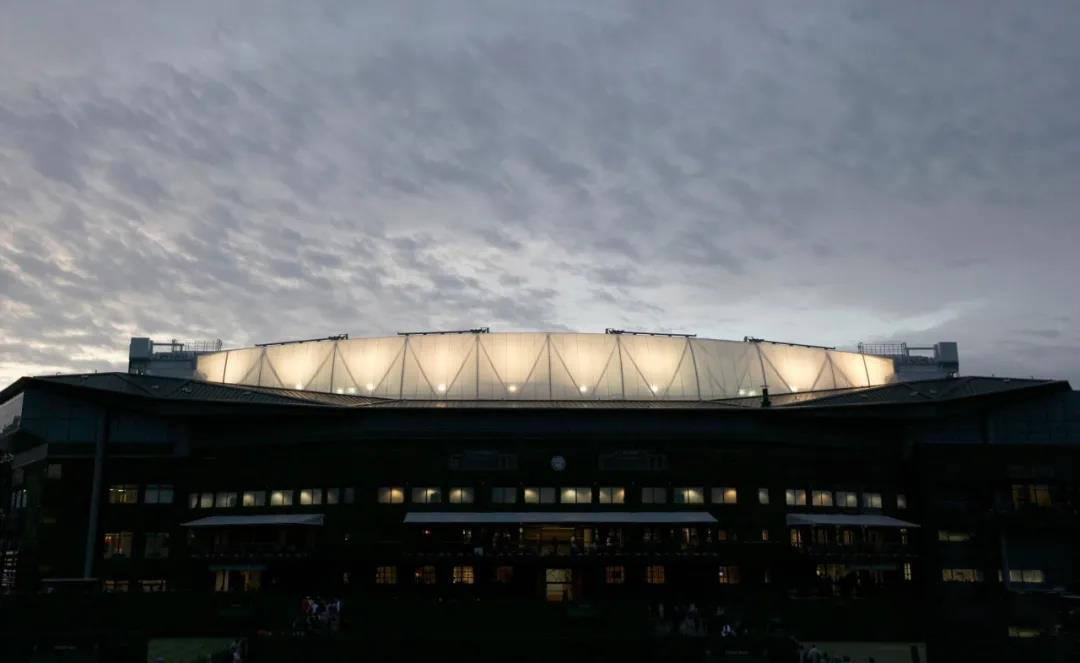

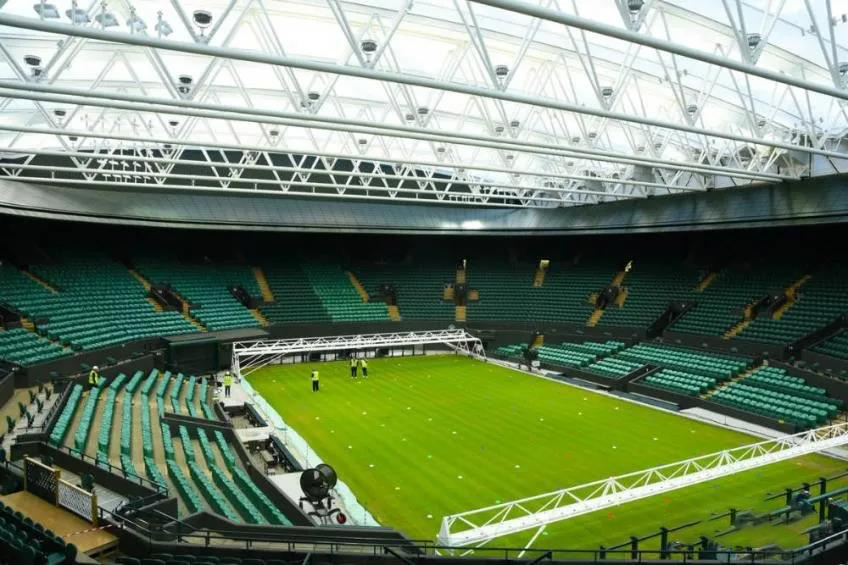

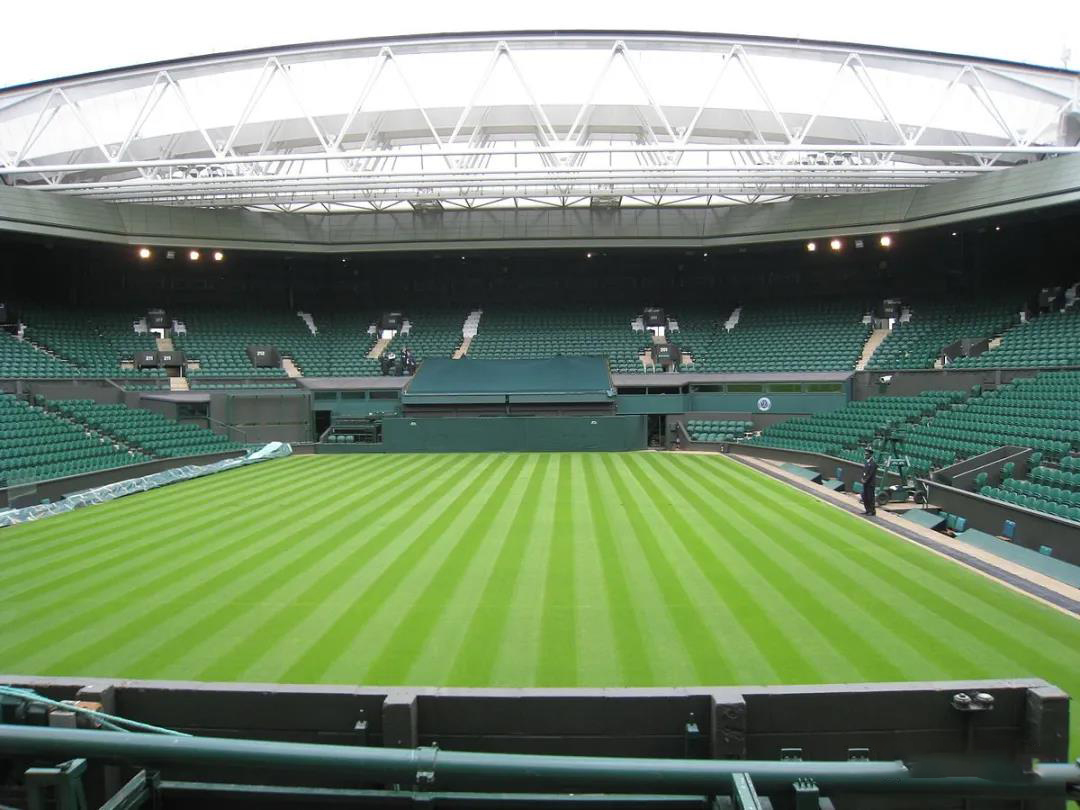

    所有这些都保持在球场上方16米的高度。其中40%的半透明膜材料屋顶可以让允分的自然光进入,并通过控制空调可以使地面保持潮湿状态,保持天然草生长的最佳温度,同时也可以改善体育场的声学效果。



        屋顶总共需要214个运动元件,并且每个运动元件都依赖于复杂的控制系统,该系统包括约40个控制机柜和21个PLC,以提供同步运行。屋顶的完整部署(关闭)仅需八分钟,速度为214mm / s,而冗余的全站PLC / SCADA和通讯系统可确保不超过所有命令和控制站之间定义的容错能力。利用操作数据的高速数据采集来提供历史数据存储,这有助于对系统进行持续监视并有助于指导未来的维护需求。每天执行一次创新的自动“预测试”例程,以防止屋顶运行期间组件发生故障。

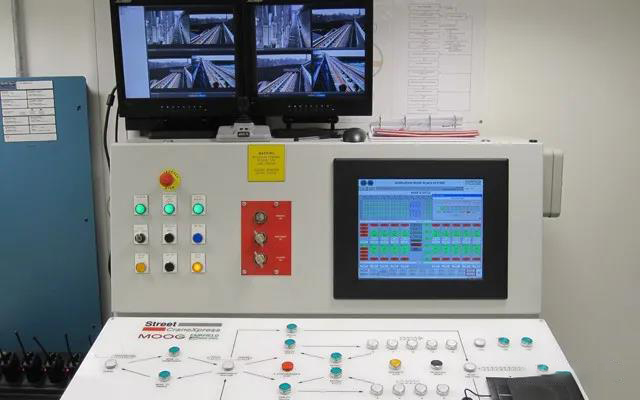

    控制台提供了屋顶控制系统和操作团队之间的接口。尽管系统本身很复杂,但设计并实现了一个简单的用户界面,该界面使非技术人员可以安全地操作屋顶。所有动作都可以按照预定义的顺序进行。



    屋顶的维护和可用性至关重要,为了满足相关要求,已集成了高速数据采集数据库系统。这在每个桁架PLC提供的数据之间提供了一个接口,并将信息提供给维护工程师。为了最大化速度和准确性,操作数据由PLC内部的板载存储器存储,直到完成桁架移动为止。然后将该桁架运动数据传输到控制计算机。



空气循环系统



循环系统必须每人每秒抽入8升新鲜空气,以将封闭体育场内的温度保持在指定水平(24°C±2°C,根据环境条件,相对湿度为50%±10%)温度为27°C,相对湿度为72%)。它还将每秒泵送143,000l的空调空气,以使草场与水分隔离。

屋顶完全展开大约需要十分钟。屋顶关闭后,中心环境需要10到30分钟的时间就可以稳定下来。气流系统去除了水气的凝结。





照明设施

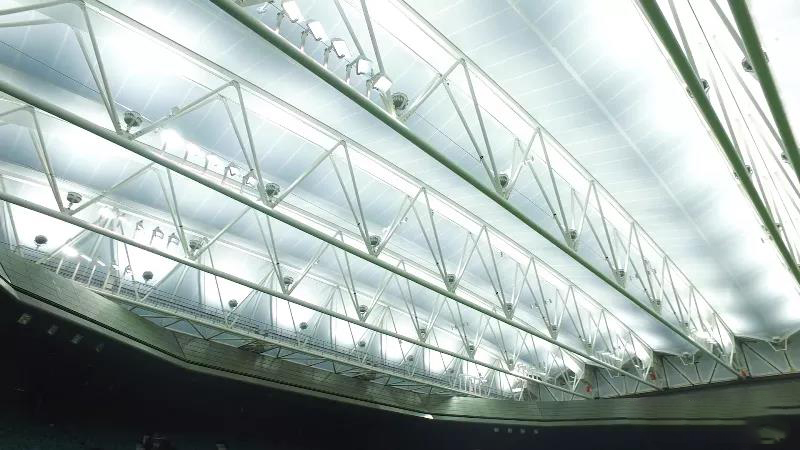

当自然光不能满足可见度水平时,可以通过安装在桁架上的定制设计运动照明系统来辅助它。有72个间接和48个直接安装在桁架上的运动灯具。在草皮上,水平照明水平为3,200 lux,对于服务和空中射击,垂直照明水平为1,900 lux。





膜结构应用已成为众多体育场馆的最佳选择。综合性的多功能场馆也是景秀膜结构的强项之一。
