轴向膜结构技术在上海世博会中的应用

发布时间:2020-06-16 15:39:00作者:景秀浏览量:1807

    世博轴是为2010年上海世博会建造的五大永久性建筑之一。它是世博园区最大的单体建筑,是上海世博会的主要入口和主轴线,是集商业、餐饮、娱乐、展览、交通等功能于一体的大型综合楼。它新颖的造型,巧妙的构思,以及大量高科技材料的应用,是建筑与艺术的又一次完美结合。

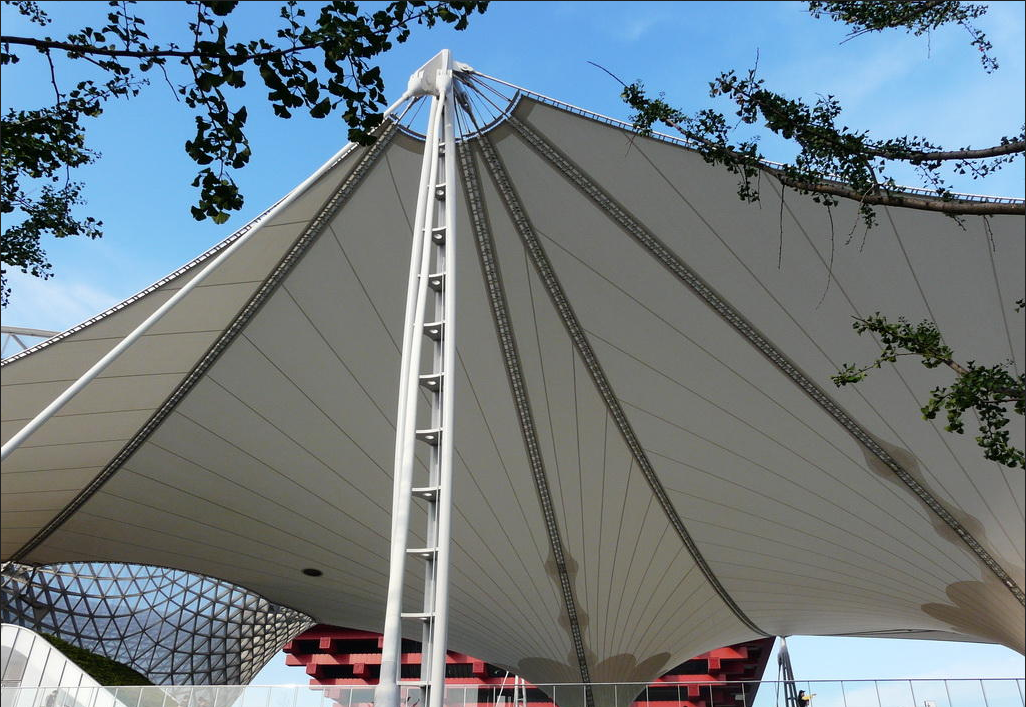

景秀张拉式膜结构

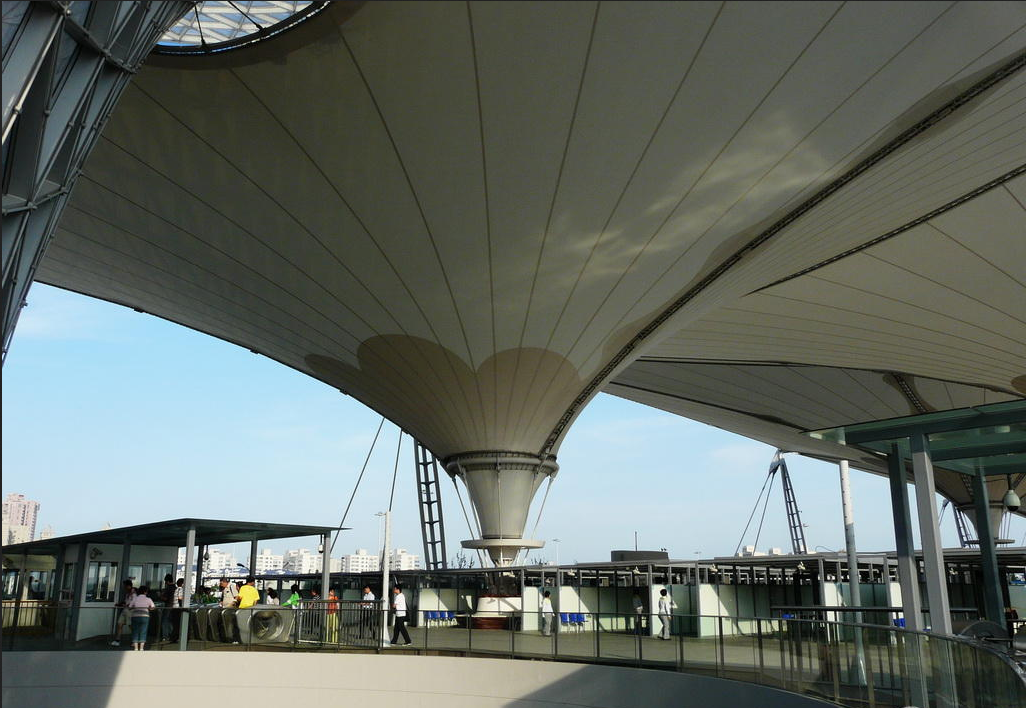

景秀张拉膜结构

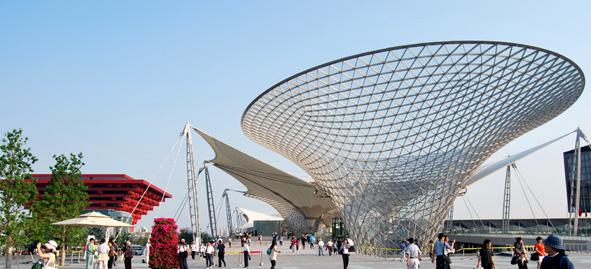

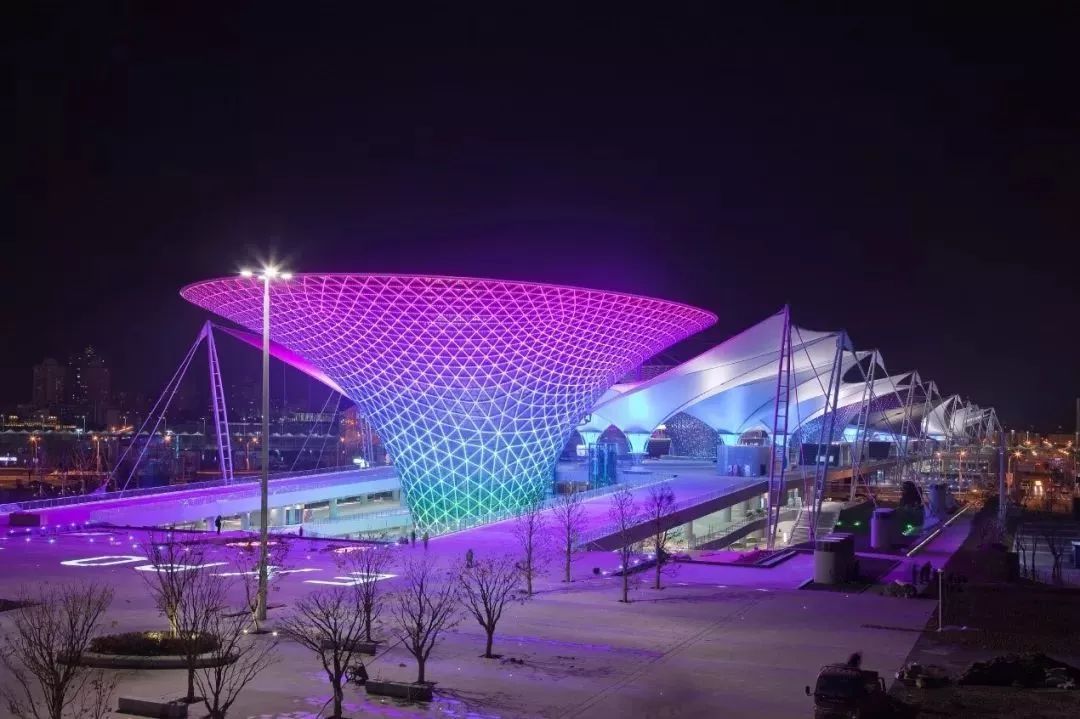

    世博轴的施工困难在于建造了六个阳光谷和膜结构。例如,阳光谷有10,000多个钢结构节点,连接了30,000多个钢筋,然后用玻璃覆盖它们。结构高度复杂,即使中间一点小小的误差,也会导致上游的阳光谷喇叭口无法闭合,施工难度高,同时还要保证其形状为自然弧形,不能有生硬连接点,这些问题都是世界级的。


    世博轴的特点之一是一种新型建筑材料--聚四氟乙烯(PTFE)的大面积应用。世博轴全长1045米,宽约100米,共有13根大桅杆、数十根斜拉索和巨大的膜布,巧妙地构成了中国和世界上第一罕见的索膜结构建筑。世博轴索膜结构采用连续张拉式柔性结构体系,总长度约840米,最大跨度97米。膜表面的总投影面积约为61000平方米,展开面积约为65000平方米,单个膜的最大扩张面积约为1800平方米,相当于一个足球场面积。它是当今世界上最强的膜材料,使用寿命长达30年。屋面膜面面积大,跨度大,结构刚度小,对风荷载敏感,因此在设计方案时,对膜片表面进行加固,即采取增加谷索、稳定索和内桅杆节点荷载的结构措施,有效地抵抗荷载,提高结构的稳定性。



    超大面积世博轴索膜结构的建设在中国大陆是第一次,世博轴的成功施工创造了膜结构的奇迹,膜结构作为一项新的施工技术,比传统建筑更节能、更环保、更新颖、更丰富,可以说是一种建筑发展趋势。
