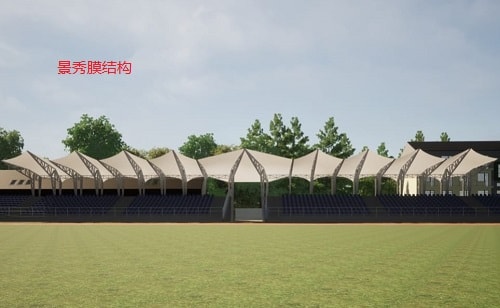

膜结构飞燕造型看台是一种利用薄膜材料和钢索或索件组成的轻型空间结构，可以作为体育场馆、公园广场、展览中心等建筑的遮阳和遮雨设施 。膜结构飞燕造型看台以其轻巧、美观、耐候、自洁等优点，受到了广泛的关注和应用。本文将详细介绍膜结构飞燕造型看台的设计原理和方法，希望对您有所启发。

       设计原理

       膜结构飞燕造型看台的设计原理是基于张力形式理论（Form Finding Theory）和最小能量原理（Minimum Energy Principle） 。张力形式理论是指通过对薄膜材料施加预应力，使其形成一种与受力平衡的几何形状。最小能量原理是指在给定的边界条件下，薄膜材料会自动寻找一种使其内能最小的形状。

       根据这两个原理，膜结构飞燕造型看台的设计过程可以分为以下几个步骤：

       第一步：确定设计目标和要求，包括功能、外观、尺寸、位置、荷载等。例如，设计一个能够容纳1000人的遮阳和遮雨的看台，外观要求具有飞燕造型的特点，尺寸要求适合现场条件，位置要求符合场地规划，荷载要求满足安全性能等。

       第二步：选择合适的薄膜材料和钢索或索件材料，根据其性能、特性、成本等因素进行综合考虑。例如，选择PTFE涂层玻璃纤维织物作为薄膜材料，因为它具有耐高温、耐紫外线、耐老化、防火等优点，并且价格适中；选择不锈钢钢索或索件作为支撑材料，因为它具有强度高、耐腐蚀、美观等优点，并且与PTFE涂层玻璃纤维织物相匹配。

       第三步：进行初步的形式探索，利用软件或模型进行模拟，生成一些可能的形状，并进行筛选和优化。例如，利用Rhino或Catia等软件进行三维建模，生成一些具有飞燕造型特点的曲面，并根据功能、外观、尺寸等要求进行比较和调整，选出最佳的方案。

       第四步：进行精细的结构分析，利用软件或模型进行计算，确定各个节点和元件的位置、尺寸、受力等参数，并进行校核和调整。例如，利用ANSYS或SAP2000等软件进行有限元分析，计算出各个节点和元件的坐标、长度、角度、张力等参数，并根据荷载、安全系数等要求进行检查和修改。

       第五步：进行详细的施工图设计，绘制各个部分的平面图、立面图、剖面图、节点图、材料清单等，并进行审核和审批。例如，利用AutoCAD或SketchUp等软件进行二维绘图，绘制出各个部分的尺寸、形状、位置、连接方式等，并根据施工技术规范和设计规范等要求进行检查和修改。

       第六步：进行实际的施工安装，按照施工图和技术规范进行操作，完成薄膜材料的切割、缝合、张拉等工序，并进行检测和验收。例如，按照施工图的要求，将薄膜材料按照切割线切割成若干片，并用专用的缝合机进行缝合；将钢索或索件按照长度和角度进行切割和弯曲，并用专用的连接件进行连接；将薄膜材料和钢索或索件按照节点图的要求进行固定和连接，并用专用的张拉设备进行张拉；最后，用专用的仪器进行检测，如张力计、应变计、温度计等，并根据验收标准进行验收。

       设计方法

       膜结构飞燕造型看台的设计方法主要有两种：数值法和实验法 。

       数值法是指利用计算机软件进行模拟和分析的方法，可以快速地生成多种形状，并进行精确地计算和优化。数值法的优点是方便、高效、准确，缺点是需要较高的软件水平和硬件条件。实验法是指利用物理模型进行模拟和分析的方法，可以直观地观察形状变化，并进行实际的测试和验证。实验法的优点是直观、灵活、可靠，缺点是需要较多的时间和成本。一般来说，膜结构飞燕造型看台的设计过程中，可以采用数值法和实验法相结合的方式，以取得最佳的设计效果。
